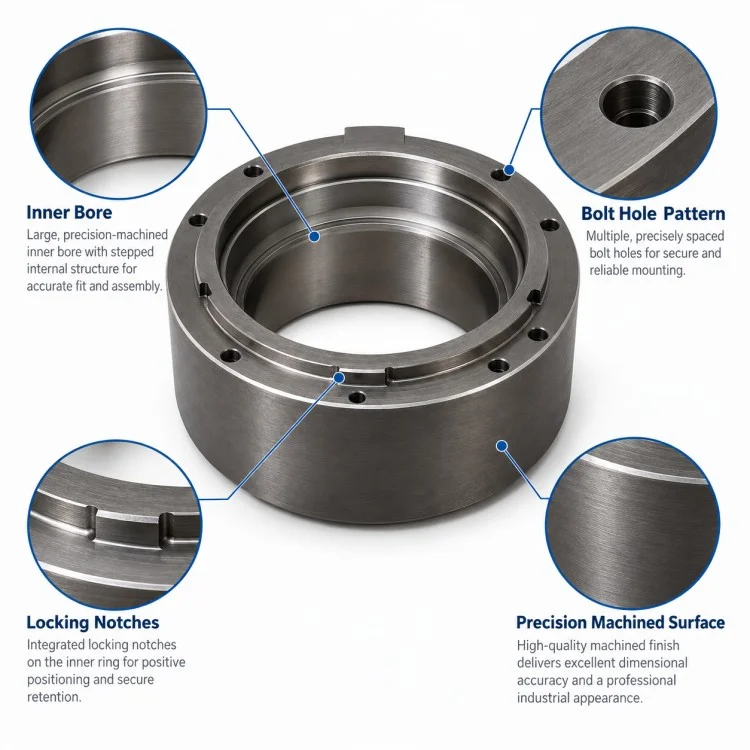

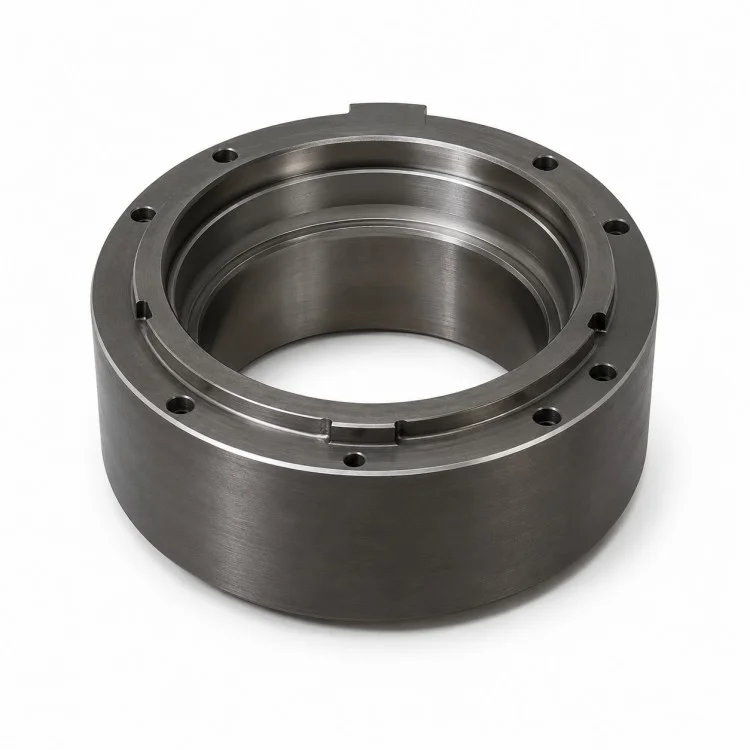

Xiangxing Die große zentrale Öffnung ist von abgestuften Innendurchmessern und Schultern umgeben, die Sitz-, Positionierungs- oder Spielzonen für Lager, Hülsen, Dichtungen oder andere zylindrische Gegenteile bieten können.
Der äußere ringförmige Körper enthält eine Reihe von Befestigungslöchern, die um den Umfang herum angeordnet sind. Ihr Durchmesser, ihre Menge und ihre Lochkreisposition können sich an der Anlagenanordnung des Kunden orientieren. Lokale Kerben, erhabene Laschen oder unterbrochene Ringmerkmale können ebenfalls eingearbeitet werden, wenn das Design eine Ausrichtung, Verriegelung oder Ausrichtung erfordert.
Bei diesem Gehäusetyp ist die Beziehung zwischen Hauptbohrung, Innenschultern, Außendurchmesser und Montagelochmuster wichtiger als jede einzelne Dimension, die einzeln betrachtet wird. Ein stabiler Rotationsbezugspunkt ist daher bei der Planung von Dreh-, Bohr- und Sekundärlochbearbeitungen hilfreich.

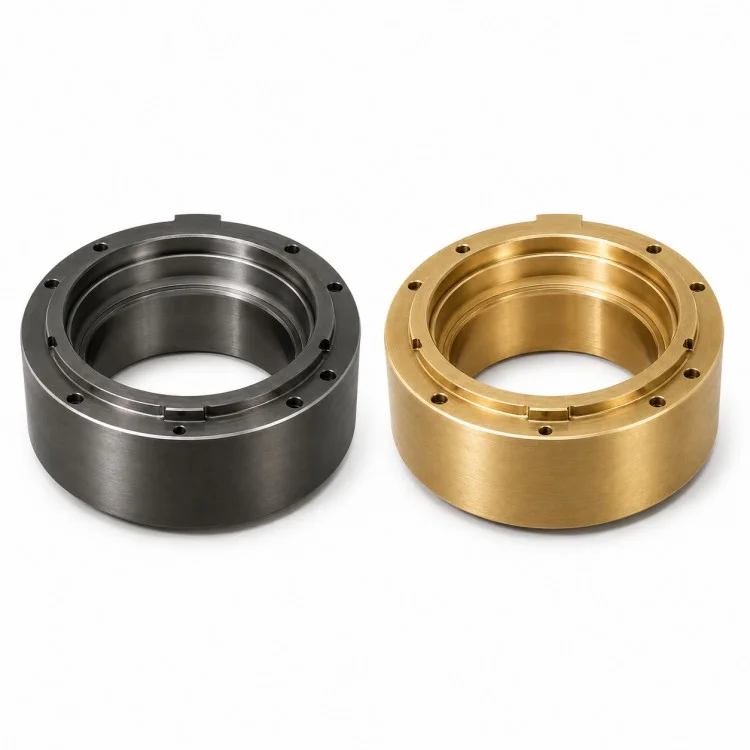

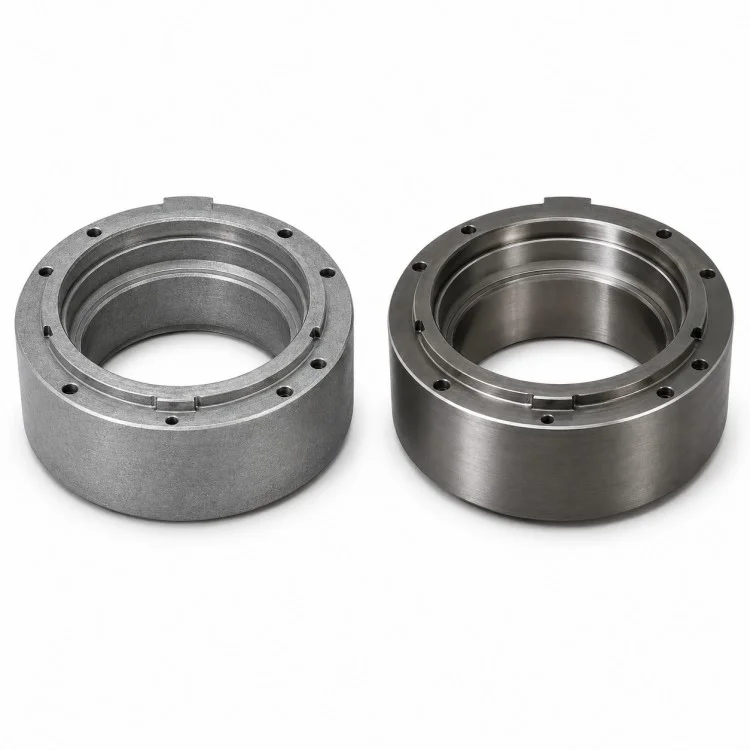

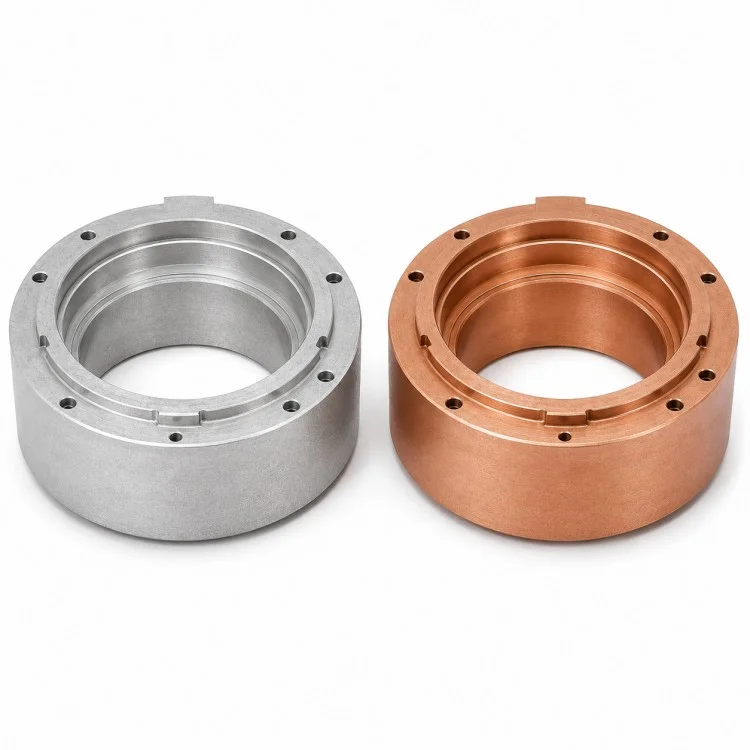

Je nach Anwendung kommen Edelstahl, Kohlenstoffstahl, legierter Stahl, Aluminiumlegierung, Messing oder andere bearbeitbare Metalle in Betracht. Wenn das Projekt einen Lagersitz oder eine Dichtungsschnittstelle umfasst, sollten die endgültigen Toleranz- und Oberflächenanforderungen vor der Produktion anhand der technischen Zeichnung bestätigt werden.
Xiamen Xiangxing Xin Industrie und Handel Co., Ltd.kann Inspektionen rund um Bohrungsdurchmesser, abgestufte Sitzposition, konzentrische Abmessungen, Montagelochposition und funktionale Passflächen organisieren. Dadurch eignet sich das Teil für nicht standardmäßige Maschinen, bei denen eine zuverlässige Ausrichtung und wiederholbare Montage wichtiger sind als die Verwendung eines Kataloggehäuses.
| Parameter | Einzelheiten |
| Produktname | Präzisions-CNC-gefrästes ringförmiges Lagergehäuse |
| Marke | Xiangxing Xin |
| Unternehmen | Xiamen Xiangxing Xin Industrie und Handel Co., Ltd. |
| Produkttyp | Ringförmiges Lagergehäuse / kreisförmiger Lagerträger |
| Hauptstruktur | Ringkörper mit abgestufter Innenbohrung |
| Hauptprozess | CNC-Drehen, Bohren, Fräsen, Bohren |
| Mittelbohrung | Gemäß Kundenzeichnung |
| Interne Schritte | Je nach Paarungsanforderung |
| Außendurchmesser | Gemäß Kundenzeichnung |
| Befestigungslöcher | Menge und Position gemäß Zeichnung |
| Lochkreis | Gemäß Gerätelayout |
| Lokale Kerben/Laschen | Optional, je nach Design |
| Material | Je nach Anwendung |
| Passform / Toleranz | Je nach funktionaler Anforderung |
| Oberflächenbeschaffenheit | Bearbeitete Oberfläche oder spezifizierte Behandlung |

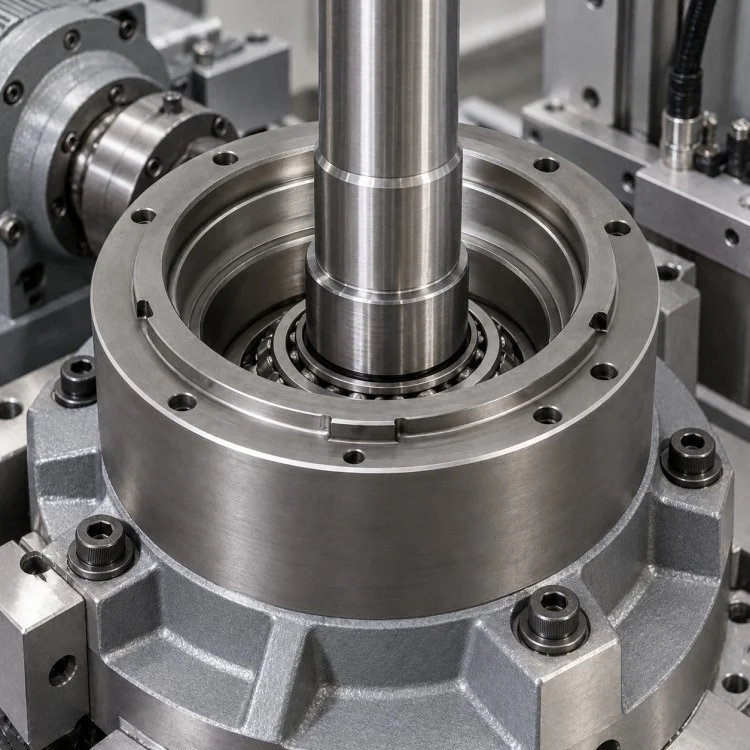

| Anwendung | Lagerunterstützung, rotierende Baugruppe, mechanische Positionierung |
| Produktionsmethode | Zeichnungsbasiert / Musterbasiert |
| Inspektion | Gemäß genehmigter technischer Zeichnung |
Mehrere Innendurchmesser und Schultern können in den gleichen ringförmigen Körper integriert werden, sodass eine Komponente unterschiedliche Positionierungs-, Stütz- oder Spielzonen aufnehmen kann.
Die Hauptbohrung, die abgestuften Sitze und die äußeren zylindrischen Merkmale können um eine gemeinsame Drehreferenz herum geplant werden, wenn die Anwendung eine Ausrichtung zwischen zusammenpassenden Komponenten erfordert.
Mehrere Löcher können entsprechend dem Lochkreis der Ausrüstung rund um das Gehäuse angeordnet werden, anstatt sich auf ein Standard-Montagemuster zu beschränken.
Das ringförmige Design bietet eine große zentrale Öffnung und behält gleichzeitig ausreichend umgebendes Material zum Lokalisieren von Oberflächen und Montagemerkmalen bei.
Schlitze, Laschen, Reliefs oder kleine Verriegelungsdetails können dort hinzugefügt werden, wo für die eigentliche Montage Ausrichtungs- oder Verdrehsicherungsfunktionen erforderlich sind.
Bei einem präzisions-CNC-gefrästen ringförmigen Lagergehäuse besteht der Hauptvorteil gegenüber einem allgemeinen Kataloggehäuse in der Möglichkeit, den vollständigen internen Aufbau und die Montageschnittstelle rund um die Ausrüstung des Kunden zu definieren.
| Vergleichsartikel | Zeichnungsbasiertes Ringgehäuse | Standardlagergehäuse |
| Innenbohrung | Es können mehrere Durchmesser und Stufen angegeben werden | Hauptsächlich Standardlagersitz |
| Montagemuster | Lochnummer und Lochkreis richten sich nach der Ausstattung | Festes Standardmuster |
| Gehäusehöhe | Definiert durch das Baugruppenlayout | Standardgröße |
| Lokale Funktionen | Es können Laschen, Schlitze oder Reliefs hinzugefügt werden | Beschränkt |
| Lager-/Hülsenschnittstelle | Entworfen um tatsächlich zusammenpassende Teile | Standardschnittstelle |
| Material | Ausgewählt entsprechend den Projektbedingungen | Standardmaterialoptionen |
| Anwendung | OEM- und Nicht-Standard-Maschinen | Allgemeine standardisierte Installation |
Ja. Die Bohrungsdurchmesser, Schulterpositionen und Sitztiefen können der genehmigten Zeichnung und den tatsächlich passenden Komponenten entsprechen.
Ja. Lochanzahl, Durchmesser und Lochkreisposition können je nach Anlagenlayout des Kunden gefertigt werden.
Möglicherweise ja. Wenn die Zeichnung separate Positionierungs- oder Auflagezonen erfordert, können mehrere Stufenbereiche bearbeitet werden.
Nein. Verschiedene Abschnitte können unterschiedliche Funktionen haben. Lagersitze, Durchgangsbohrungen und Dichtungsbereiche sollten jeweils ihren eigenen funktionalen Anforderungen folgen.
Ja. Diese Funktionen können zur Ausrichtung, Verriegelung oder Positionierung hinzugefügt werden, wenn sie in der technischen Zeichnung klar definiert sind.
Bitte geben Sie die Zeichnung oder das 3D-Modell, Material, Menge, kritische Bohrungspassungen, Informationen zu den Montagelöchern, Oberflächenanforderungen und Anwendungsdetails an.
Ja. Bei neuen ringförmigen Gehäusen kann die Stichprobenverifizierung dabei helfen, die Passung, Montage und Montageanforderungen zu bestätigen, bevor Nachbestellmengen freigegeben werden.

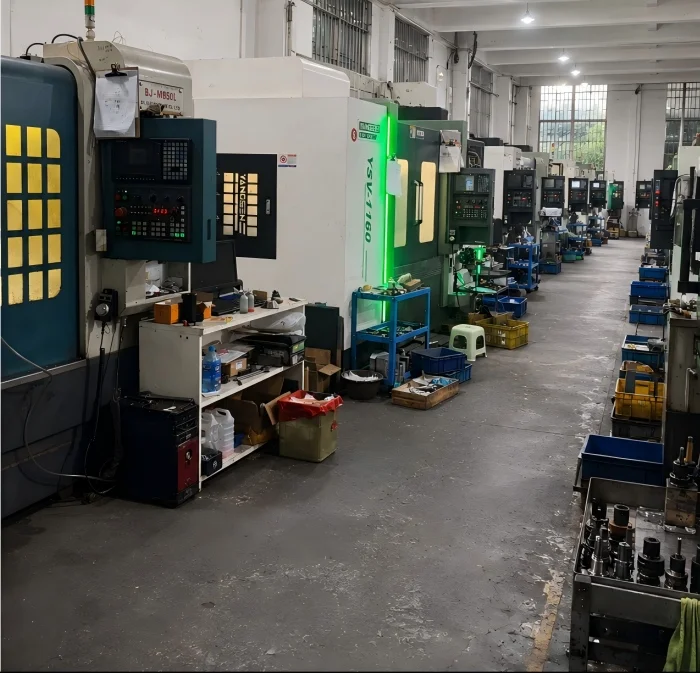

Für große ringförmige Komponenten nutzt Xiamen Xiangxing Xin Industry and Trade Co., Ltd. den Bearbeitungsworkflow von Xiangxing
Anstatt nur einen Bohrungsdurchmesser zu prüfen, kann das Bearbeitungsteam die gesamte Abfolge der Innenstufen, Schultern und Passflächen als einen Baugruppenstapel überprüfen.
Zirkulardrehen und Umfangsbohren können gemeinsam geplant werden, sodass das Montagemuster korrekt mit der Hauptbohrung verknüpft bleibt.
Kunden sind nicht auf Standard-Kataloggehäuse beschränkt. Bohrungsdurchmesser, Sitztiefe, Gehäusehöhe und Montagelochverteilung können dem tatsächlichen Gerätedesign folgen.
Durch die Inspektion kann zwischen Lagerpassungen, Spielbereichen und allgemeinen Strukturoberflächen unterschieden werden, anstatt jedem Merkmal unnötig enge Toleranzen zuzuweisen.
Bei neuen Maschinenprojekten können Muster verwendet werden, um den Lagersitz, die Gehäusemontage und das umgebende Spiel vor der Wiederholung der Produktion zu überprüfen.

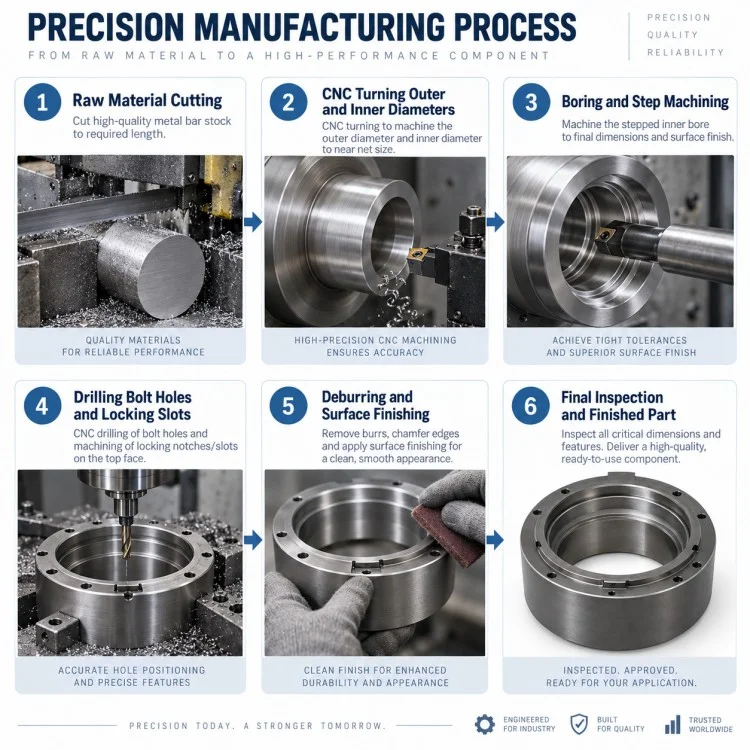

Xiangxing Xin kann Drehen, Bohren, Bohren, Fräsen, optionale Wärmebehandlung und Oberflächenveredelung entsprechend der tatsächlichen Geometrie und dem Material koordinieren.
