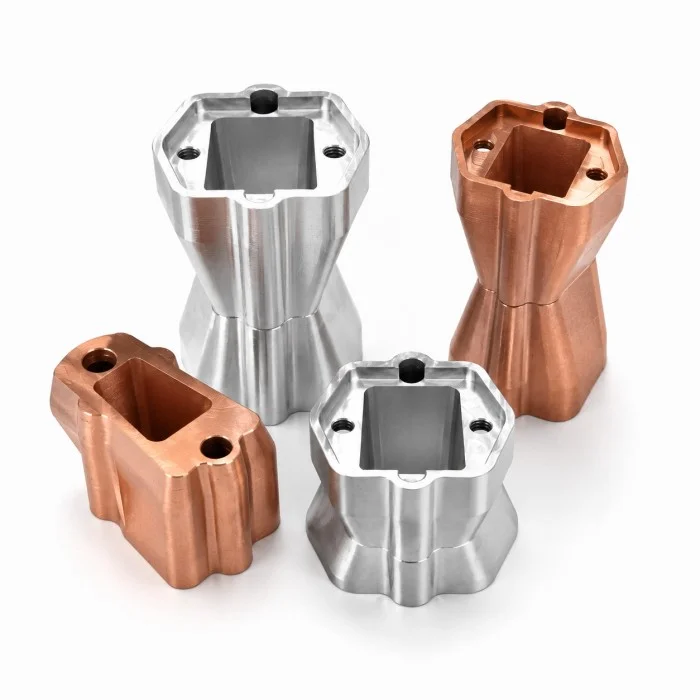

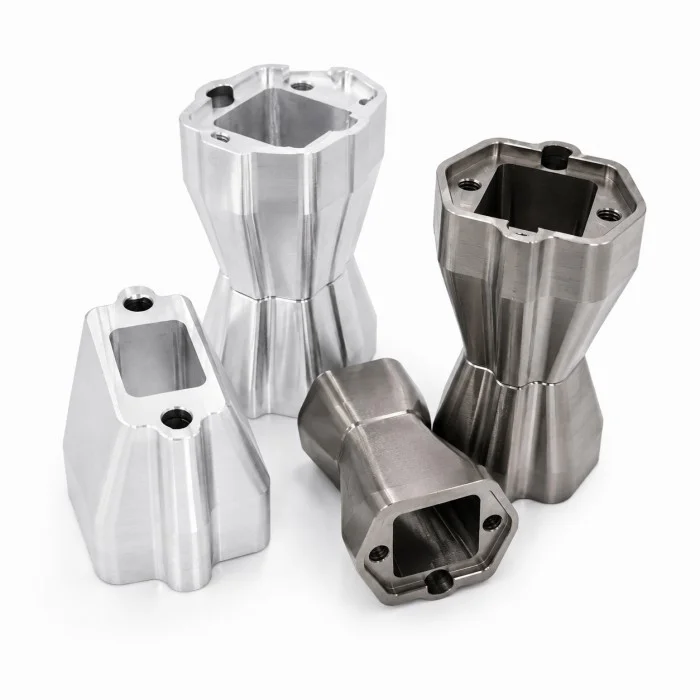

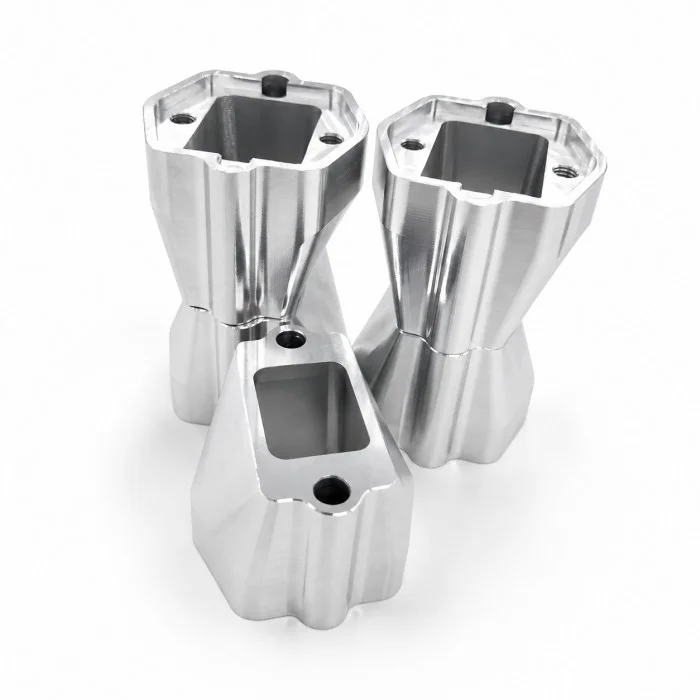

Xiangxing Xin, ein Hersteller von CNC-gefrästen Hohlsteckverbindergehäusen, produziert Metallgehäuse für mechanische Montage und strukturelle Verbindungsanwendungen. Die Komponente vereint einen hohlen Innenhohlraum, geformte Außenflächen, Befestigungslöcher, Gewindepositionen und Positionierungsmerkmale in einer bearbeiteten Struktur.
Der innere Hohlraum bietet Platz für Wellen, Rohre, Einsätze, Kabel oder passende Komponenten, während das bearbeitete Außenprofil an die umgebende Gerätestruktur angepasst werden kann. Gewindelöcher und Positionierungspositionen unterstützen die Befestigung, Ausrichtung und wiederholbare Montage. Abmessungen, Wandstärken, Hohlraumgeometrie und Anschlussmerkmale werden nach der freigegebenen technischen Zeichnung gefertigt.
Durch CNC-Fräsen können Außenkontur, Innentasche und Übergangsflächen geformt werden. Bohr-, Aufbohr- und Gewindeschneidarbeiten runden die Montage- und Gewindefunktionen ab. Je nach Design können mehrere Aufspannungen oder eine mehrachsige Bearbeitung verwendet werden, um unterschiedliche Oberflächen zu erreichen und gleichzeitig die Beziehung zwischen kritischen Merkmalen beizubehalten.
Xiamen Xiangxing Entgraten, Reinigen und geeignete Oberflächenveredelung können auch nach der Bearbeitung veranlasst werden.

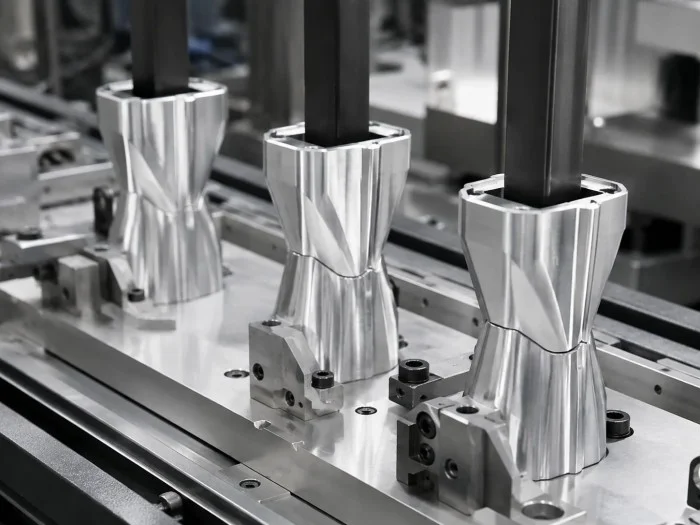

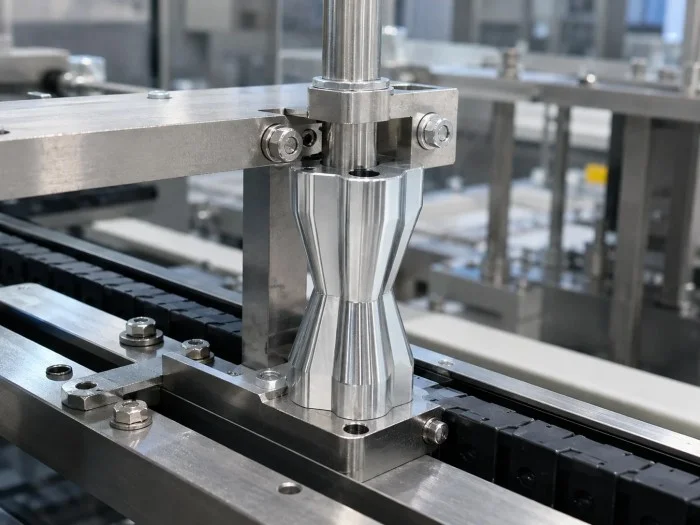

Diese Präzisionsgehäuse eignen sich für mechanische Baugruppen, Automatisierungsgeräte, Vorrichtungen, Stützstrukturen, Verbindungsschnittstellen und andere Industrieprojekte. Kunden sollten Zeichnungen, Materialanforderungen, Mengen, Toleranzen und Oberflächenspezifikationen zur Herstellungsbewertung und Angebotserstellung bereitstellen.
Hohlraum, Montagebereiche, Gewindelöcher und geformte Außenseite können als ein Bauteil gefertigt werden. Dieses integrierte Design kann die Notwendigkeit reduzieren, mehrere separat hergestellte Teile zu verbinden.
Hohlraumtiefe, Wandstärke, Öffnungsform, Außenkontur und Lochpositionen können entsprechend der Montageschnittstelle des Kunden und den technischen Unterlagen angepasst werden.

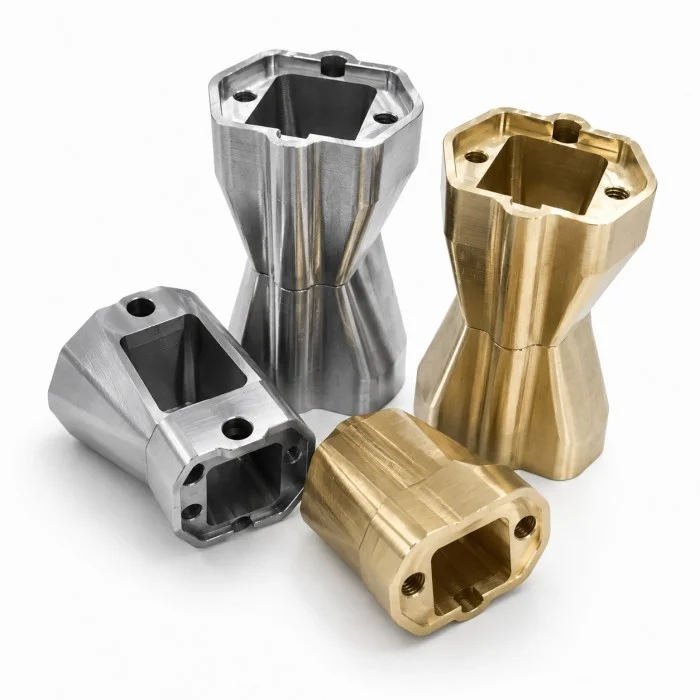

Das Teil kann aus Aluminiumlegierung, Edelstahl, Messing, Kupfer oder anderen bearbeitbaren Materialien bewertet werden. Die endgültige Auswahl hängt von mechanischen, umweltbezogenen und Kostenanforderungen ab.
Die Bearbeitung kann an der Oberseite, den Seitenflächen, dem inneren Hohlraum und den unteren Verbindungsbereichen durchgeführt werden, sodass funktionale Merkmale rund um das Bauteil verteilt werden können.
Gewindelöcher, Positionierungsaussparungen, Schlitze und Passflächen können integriert werden, um die Befestigung, Ausrichtung und Komponenteninstallation zu unterstützen.
Der folgende Vergleich erklärt, wie sich ein CNC-gefrästes Hohlsteckergehäuse von einer herkömmlichen mehrteiligen Steckerstruktur unterscheidet.
| Vergleichsartikel | Bearbeitetes Xiangxingxin-Gehäuse | Konventionelle mehrteilige Struktur |
| Strukturelle Form | Hauptfunktionsmerkmale können in ein bearbeitetes Bauteil integriert werden | Möglicherweise müssen mehrere separate Teile zusammengebaut werden |
| Dimensionskontrolle | Hohlräume, Bohrungen und Passflächen werden nach einer genehmigten Zeichnung erstellt | Die kumulierte Montagevariation kann von mehreren Komponenten abhängen |
| Anpassung | Außenprofil, Innenhohlraum und Montagepositionen können angepasst werden | Oftmals durch vorhandene Normteilabmessungen eingeschränkt |
| Materialauswahl | Das Material kann je nach Anwendungsanforderungen ausgewählt werden | Für verschiedene zusammengebaute Teile können feste oder nicht übereinstimmende Materialien verwendet werden |
| Montage | Integrierte Funktionen können Installationsvorgänge vereinfachen | Möglicherweise sind zusätzliche Befestigungs-, Verbindungs- oder Ausrichtungsschritte erforderlich |
| Designänderung | Technische Merkmale können durch Zeichnungsaktualisierungen überarbeitet werden | Bei Änderungen kann es erforderlich sein, mehrere Einzelteile auszutauschen |
| Oberflächenkonsistenz | Sichtbare Flächen können abgestimmt bearbeitet und veredelt werden | Das Aussehen der Oberfläche kann zwischen den verschiedenen zusammengebauten Teilen variieren |
| Prozessschritt | Beschreibung |
| Zeichnungsbewertung | Bestätigen Sie die Hohlraumgeometrie, das Außenprofil, die Lochpositionen, Gewinde, Toleranzen und Montageanforderungen |
| Materialauswahl | Wählen Sie die Materialqualität und die Rohmaterialgröße entsprechend der genehmigten technischen Unterlagen aus |
| Referenzbearbeitung | Stellen Sie stabile Referenzflächen für nachfolgende Operationen her |
| Grobfräsen | Überschüssiges Material entfernen und die äußere Grundstruktur formen |
| Hohlraumbearbeitung | Fräsen oder bohren Sie das innere Hohlprofil auf die erforderliche Geometrie |
| Profilbearbeitung | Fertigen Sie die geformten Außenflächen, Übergänge und Verbindungsflächen aus |
| Bohren und Gewindeschneiden | Befestigungslöcher, Passlöcher und Innengewinde herstellen |
| Mehrflächenbearbeitung | Vollständige Funktionen, die sich auf verschiedenen Seiten der Komponente befinden |
| Entgraten und Reinigen | Scharfe Kanten, Späne und Bearbeitungsrückstände entfernen |
| Oberflächenveredelung | Wenden Sie die angegebene Behandlung nach Material- und Anwendungsprüfung an |
| Qualitätsprüfung | Überprüfen Sie Hohlraumabmessungen, Lochpositionen, Gewinde und Passmerkmale |
| Verpackung | Schützen Sie die bearbeiteten Oberflächen entsprechend der Teilegröße und den Versandanforderungen |
Xiamen Xiangxing Xin Industry and Trade Co., Ltd. bietet unter der Marke Xiangxing
Kunden können Zeichnungen, Hohlraumabmessungen, Montagepositionen, Gewindelöcher, Toleranzen und Montageanforderungen direkt mit der Fertigungsseite kommunizieren und so Informationsverluste bei der technischen Bestätigung reduzieren.
Das Teil kombiniert einen inneren Hohlraum, eine unregelmäßige Außenkontur, mehrseitige Merkmale und Gewindemontagepositionen. CNC-Fräsen, Bohren, Gewindeschneiden und Mehrflächenbearbeitung können nach der genehmigten technischen Zeichnung koordiniert werden.
Wir unterstützen die Produktion anhand von 2D-Zeichnungen, 3D-Modellen oder physischen Mustern. Innere Hohlraumgröße, Wandstärke, äußere Geometrie, Lochpositionen und Verbindungsmerkmale können entsprechend der tatsächlichen Geräteschnittstelle des Kunden angepasst werden.
Aluminiumlegierungen, Edelstahl, Messing, Kupfer und andere bearbeitbare Metalle können nach struktureller Festigkeit, Bauteilgewicht, Korrosionsbeständigkeit, Leitfähigkeit und Anwendungsumgebung bewertet werden.
Xiangxing Xin kann Projekte von der Prototypenüberprüfung bis zur wiederholten Serienproduktion unterstützen. Sobald die Zeichnung, das Material und die kritischen Abmessungen bestätigt sind, können die gleichen technischen Anforderungen für die spätere Fertigung beibehalten werden.

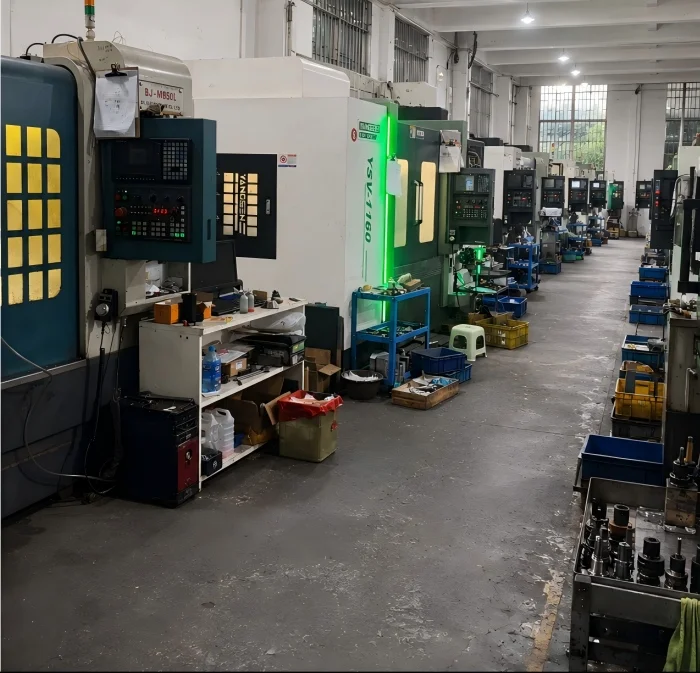

Bei Gehäuseteilen mit mehreren Bearbeitungsrichtungen kann das Werk Hohlraumfräsen, Außenprofilbearbeitung, Bohren, Gewindeschneiden, Entgraten und Endbearbeiten in einem Produktionsprozess koordinieren und so das Projektmanagement für den Kunden vereinfachen.
Vor der Produktion können Schlüsselbereiche wie Passflächen, Gewindepositionen, Hohlraumspiel und Positionierungsmerkmale entsprechend den Montageanforderungen des Kunden überprüft werden, wodurch das Risiko verringert wird, dass ein Teil zwar maßhaltig, aber schwer zu montieren ist.
Ja. Xiamen Xiangxing Xin Industry and Trade Co., Ltd. kann Zeichnungen, Modelle oder physische Muster überprüfen, bevor die Bearbeitungslösung bestätigt wird.
Ja. Die Abmessungen des Hohlraums, die Wandstärke, die Form der Öffnung, die Außenkontur und die Befestigungsmerkmale können entsprechend dem genehmigten Design angepasst werden.
Die Materialauswahl hängt von Festigkeit, Gewicht, Leitfähigkeit, Korrosionsbeständigkeit, Betriebsumgebung und Kostenanforderungen ab. Bitte geben Sie die Bewerbungsdaten zur Bewertung an.
Ja. Gewinde- und Positionierungslöcher können auf der Ober-, Seiten- oder Unterseite angeordnet werden, wenn die Struktur und der Werkzeugzugang dies zulassen.
Bitte geben Sie Zeichnungen, Materialqualität, Menge, Toleranzanforderungen, Oberflächenbehandlung, Anwendung und alle kritischen Prüfmaße an.
Die Prototypenproduktion kann bewertet werden, nachdem die Zeichnungs-, Material- und Bearbeitungsanforderungen bestätigt wurden.
Die Inspektion kann Hohlraumabmessungen, Außenprofil, Lochpositionen, Gewindequalität, Passflächen und Aussehen gemäß der genehmigten Zeichnung umfassen.
Ja. Die geeignete Behandlung hängt vom ausgewählten Material, den Anforderungen an das Erscheinungsbild und der Betriebsumgebung ab.
