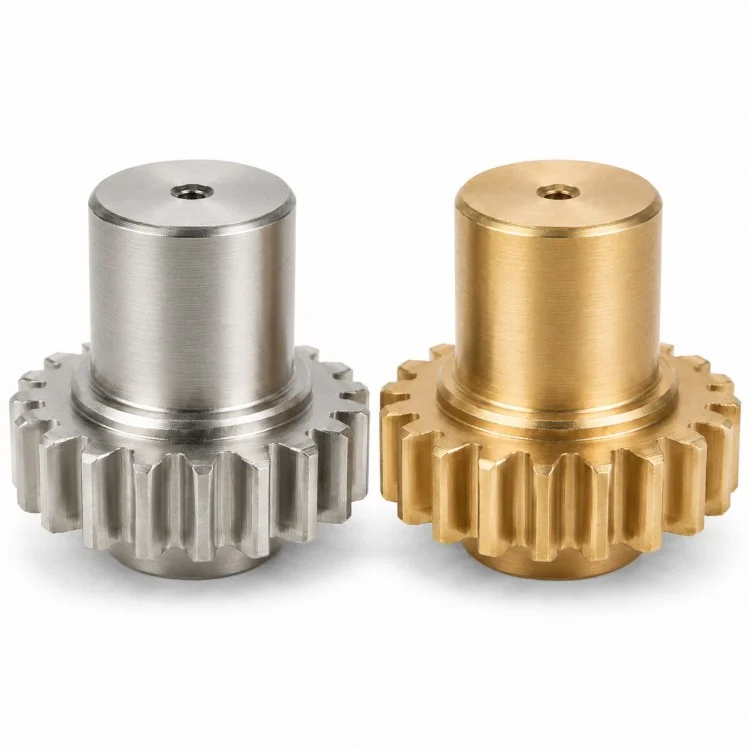

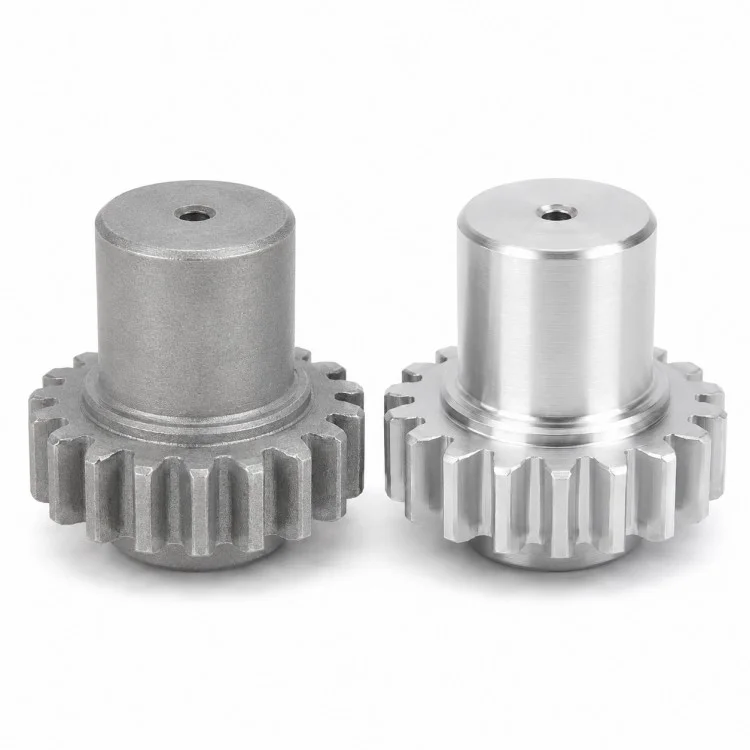

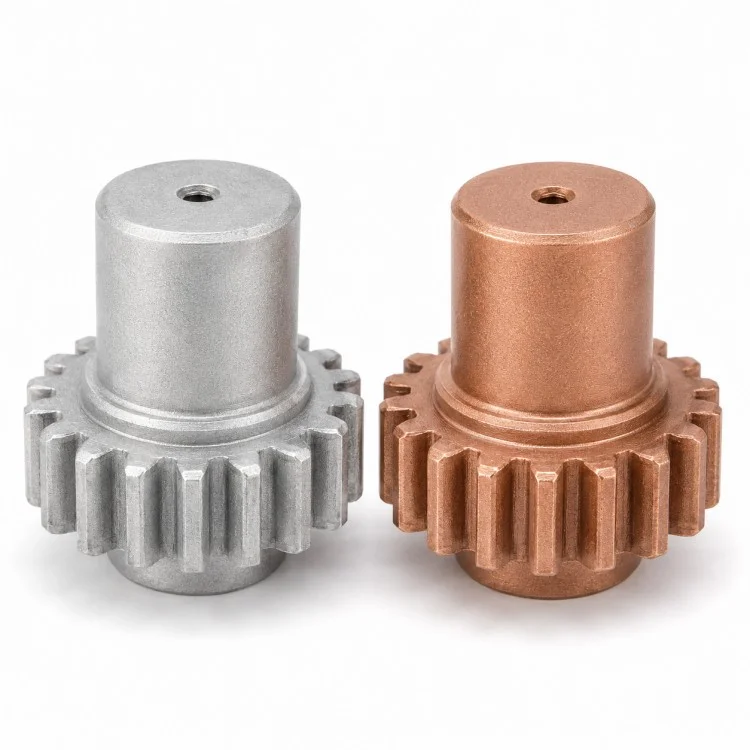

Für Käufer, die eine präzise CNC-gefräste Stirnradnabe kaufen möchten,Xiangxing Xinbietet die Bearbeitung anhand von Kundenzeichnungen, 3D-Dateien oder physischen Mustern. Im Gegensatz zu einem separaten Zahnrad, das auf einer Sekundärnabe montiert ist, ermöglicht diese einteilige Struktur die Steuerung von Zahnradabschnitt, Aufnahmedurchmesser, Schulter und Bohrung innerhalb eines Fertigungsplans.
Der Zahnradbereich kann entsprechend der vorgegebenen Zahngeometrie hergestellt werden, während beim CNC-Drehen Nabe, Bohrung, Schultern und andere Rotationsmerkmale erstellt werden. Wenn die Komponente mit Wellen, Lagern oder Getriebebaugruppen arbeitet, wird der Bearbeitungsbezugswert anhand der funktionalen Beziehung zwischen diesen Oberflächen ausgewählt, anstatt jede Dimension einzeln zu steuern.
Je nach Drehmoment, Drehzahl, Verschleißfestigkeit und Einsatzumgebung können unterschiedliche Materialien ausgewählt werden. Wärmebehandlungszugabe, Oberflächenveredelung und Endkontrolle können dann in den Produktionsablauf integriert werden und werden nicht als unabhängige Nebenvorgänge behandelt.
Dieser Fertigungsansatz eignet sich für kundenspezifische Getriebemechanismen, Industriemaschinen, Automatisierungsgeräte, Antriebsbaugruppen und Ersatzkomponenten, bei denen sowohl der Gangeingriff als auch die Nabenpositionierung wichtig sind.
| Parameter | Details |
| Produkttyp | Präzisions-CNC-gefräste Stirnradnabe |
| Herstellung | CNC-Drehen + Zahnradbearbeitung + Sekundärbearbeitung |
| Getriebetyp | Externes Stirnradgetriebe |
| Material | 20# / 45# / 40Cr / 42CrMo / Edelstahl / Messing / Kundenspezifisch |
| Getriebemodul / DP | Laut Zeichnung |
| Zahnnummer | Laut Zeichnung |
| Druckwinkel | Laut Zeichnung |
| Bohrungsdurchmesser | Maßgeschneidert |
| Nabendurchmesser | Maßgeschneidert |
| Gesamtgröße | Nach Zeichnung oder Muster |
| Allgemeine Toleranz | Typischerweise ±0,01 mm |
| Kritische Toleranz | Nach Zeichnung und technischer Bewertung |
| Oberflächenbeschaffenheit | Ra-Wert laut Zeichnung |
| Wärmebehandlung | Abschrecken/Anlassen/andere Behandlung, falls erforderlich |

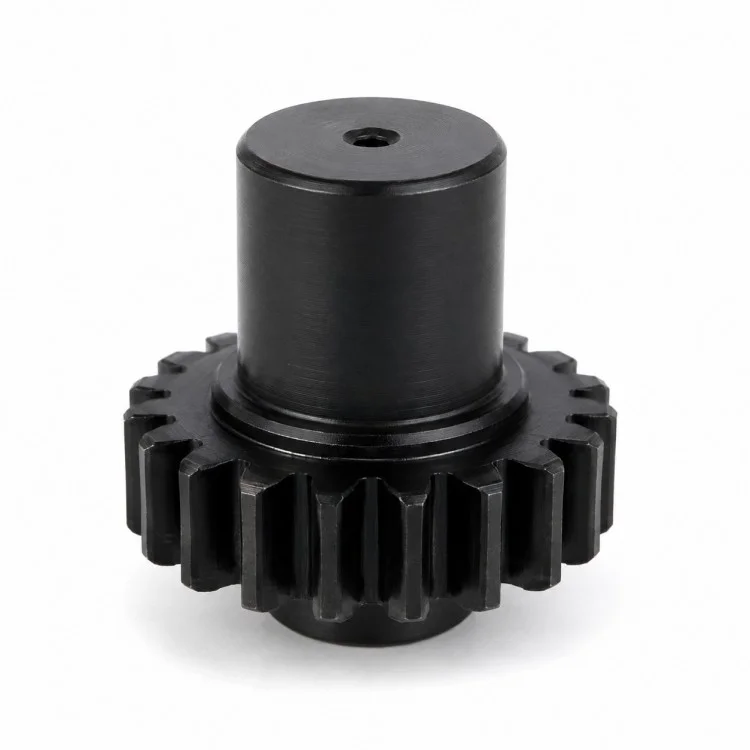

| Oberflächenbehandlung | Schwarzoxid / Vernickelung / PVD / Benutzerdefiniert |
| Mindestbestellmenge | 1 Stück als Prototyp verfügbar |
| Probenvorlaufzeit | Normalerweise 3–5 Tage nach technischer Bestätigung |
| Massenproduktion | Normalerweise 10–15 Tage, abhängig von Menge und Prozess |
| Zeichnungsformate | PDF / DWG / DXF / STEP / IGES / SolidWorks |
Der Produktionsweg für eine präzisions-CNC-gefräste Stirnradnabe basiert auf der Beziehung zwischen Zahnradabschnitt, Bohrung und Positionierungsflächen, anstatt einfach jedes Merkmal einzeln zu bearbeiten.
| Herstellungsphase | Hauptkontrollpunkt |
| Zeichnungsbesprechung | Bestätigen Sie die Getriebeparameter, Toleranzen und Passmaße |
| Materialvorbereitung | Überprüfen Sie die Materialqualität und die Rohmaterialgröße |
| CNC-Drehen | Maschinenbohrung, Nabendurchmesser, Schultern und Bezugsflächen |
| Zahnradbearbeitung | Zahnprofil entsprechend Modul/DP und Zahnanzahl herstellen |
| Entgraten | Scharfe Kanten und Getriebegrate entfernen |
| Wärmebehandlung | Wird durchgeführt, wenn Härte oder Verschleißfestigkeit angegeben sind |
| Fertigbearbeitung | Kritische Maße ggf. nach der Wärmebehandlung korrigieren |
| Oberflächenbehandlung | Schwarzoxid, Beschichtung, PVD oder spezifizierte Oberfläche |
| Maßprüfung | Überprüfen Sie Bohrung, Schulter, Außendurchmesser und andere wichtige Abmessungen |
| Getriebeinspektion | Überprüfen Sie die zahnbezogenen Anforderungen entsprechend den Projektanforderungen |
| Endreinigung | Späne, Öl und Bearbeitungsrückstände entfernen |
| Verpackung | Rostschutz und Exportverpackung nach Bedarf |
| Vergleichsartikel | Xiangxing Xin Integrierte Bearbeitung | Konventionelle Low-Control-Verarbeitung |
| Getriebe- und Nabenstruktur | Einteiliger Bearbeitungsplan | Funktionen werden oft separat behandelt |
| Datumsmanagement | Funktionale Bezugsbeziehung berücksichtigt | Mehrere unabhängige Setups möglich |
| Position zwischen Bohrung und Zahnrad | Wird als baugruppenbezogene Funktion gesteuert | Höheres kumulatives Abweichungsrisiko |
| Schultergenauigkeit | In der Maßkettenkontrolle enthalten | Nur individuelle Dimensionskontrolle |
| Materialauswahl | Basierend auf Belastung, Verschleiß und Umgebung | Wird oft hauptsächlich nach Kosten ausgewählt |
| Wärmebehandlungsplanung | Bearbeitungszugabe im Voraus berücksichtigt | Die Wärmebehandlung wird separat behandelt |
| Prototyp | 1-teiliger Prototyp unterstützt | Möglicherweise ist eine höhere Mindestbestellmenge erforderlich |
| Inspektion | Wichtige Passmaße anhand der Zeichnung überprüft | Grundlegende Maßprüfung |
| Technische Unterstützung | Zeichnung und Prozessüberprüfung verfügbar | Hauptsächlich produktionsorientiert |
Bei Standard-CNC-Teilen liegen die üblichen Toleranzen typischerweise bei ±0,01 mm. Für kritische Abmessungen können engere Toleranzen je nach Teilegröße, Material, Geometrie und Bearbeitungsmethode bewertet werden. Unter geeigneten Bedingungen kann die Gerätekapazität für bestimmte Merkmale etwa ±0,001 mm erreichen.
Das Material kann entsprechend der tatsächlichen Anwendung ausgewählt werden. Zu den verfügbaren Optionen gehören Kohlenstoffstahl, legierter Stahl, Edelstahl, Aluminium, Messing, Kupfer und andere bestätigte bearbeitbare Metalle.
Bitte stellen Sie nach Möglichkeit PDF- oder DWG/DXF-Zeichnungen zur Verfügung. Es werden auch STEP-, IGES- oder SolidWorks 3D-Dateien akzeptiert. Sofern verfügbar, sollten Anforderungen an Material, Menge, Toleranz, Wärmebehandlung, Härte und Oberflächenbehandlung angegeben werden.
Ja. Für zeichnungsbasierte CNC-Komponenten unterstützt Xiangxing Xin die Prototypenfertigung ab einem Stück. Dies ermöglicht es Kunden, Passform, Abmessungen und Funktion zu überprüfen, bevor sie einen Produktionsauftrag erteilen.
Für die erste Zusammenarbeit werden Musterladungen nach Materialkosten und Bearbeitungsschwierigkeit bewertet. Bei geeigneten Projekten können vereinbarte Musterkosten nach einem nachfolgenden Fertigungsauftrag gutgeschrieben oder erstattet werden.
Xiamen Xiangxing Xin Industry and Trade Co., Ltd. arbeitet nach den Qualitätsmanagementsystemen ISO 9001 und IATF 16949. Materialzertifikate, Maßkontrollberichte, Handelsrechnungen, Packlisten, Ursprungszeugnisse und andere erforderliche Dokumente können entsprechend der Bestellung und den Anforderungen des Bestimmungslandes bestätigt werden.

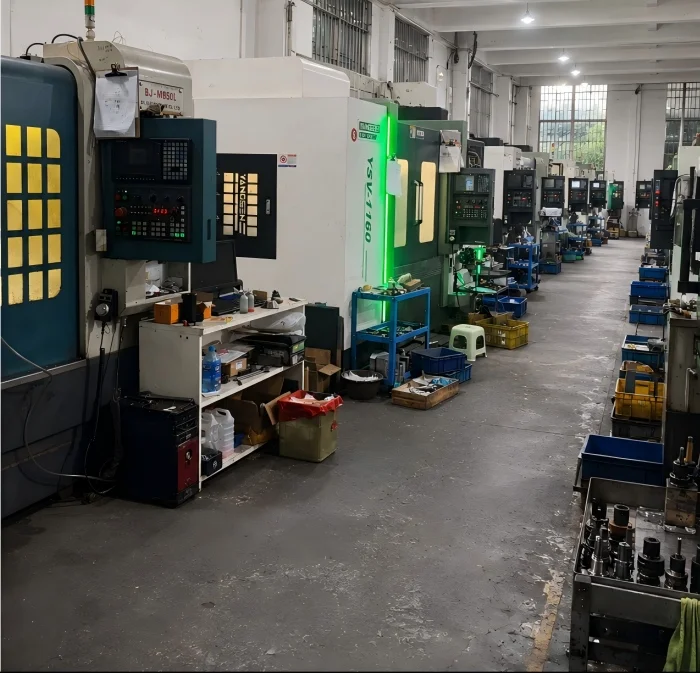

Xiamen Xiangxing Xin Industry and Trade Co., Ltd. ist ein Zulieferer von Präzisionsmetallkomponenten. Für ausländische Käufer, die Getriebekomponenten beschaffen, kann die präzisions-CNC-gefräste Stirnradnabe von der Zeichnungsprüfung und Prototypenvalidierung bis hin zur Wiederholungsproduktion innerhalb eines Fertigungsablaufs verwaltet werden.
Getriebeabschnitt, Nabendurchmesser, Mittelbohrung und abgestufte Anlageflächen können gemeinsam geplant werden. Dies reduziert unnötige Bezugspunktänderungen und trägt dazu bei, die Beziehung zwischen Getriebe- und Baugruppenmerkmalen aufrechtzuerhalten.
Xiangxing Xin überprüft vor der Produktion Material, Funktionsoberflächen, Toleranzketten, Wärmebehandlung und Weiterverarbeitung. Dadurch kann die Prozessroute an die tatsächliche Anwendung angepasst werden, anstatt für jedes Getriebeteil die gleiche Bearbeitungssequenz anzuwenden.
Rotierende Bauteile hängen stark vom Verhältnis zwischen Bohrung, Nabe und Getriebeabschnitt ab. Funktionale Bezugspunkte werden bei der Bearbeitung und Prüfung berücksichtigt, um Positions- und Konzentrizitätsschwankungen zu reduzieren.
Prototypenmengen können ab einem Stück beginnen. Dies ist besonders nützlich für neue Mechanismen, Ersatzteile, Designänderungen und die Überprüfung der Baugruppe vor einer größeren Bestellung.
Sobald der Prototyp und die Prüfanforderungen bestätigt wurden, können Bearbeitungsdaten, Werkzeugstrategie und Prüfpunkte für nachfolgende Chargen beibehalten werden, um die Wiederholbarkeit zu verbessern.
Xiamen Xiangxing Xin Industry and Trade Co., Ltd. arbeitet nach den Qualitätsmanagementsystemen ISO 9001 und IATF 16949. Maßprüfprotokolle, Materialdokumentationen und andere projektspezifische Qualitätsdokumente können entsprechend den vereinbarten Anforderungen bereitgestellt werden.
