Für Käufer, die Präzisions-CNC-gefräste, seitlich offene zylindrische Gehäuse benötigen, bietet Xiangxing Im Gegensatz zu einem herkömmlichen geschlossenen Gehäuse lässt diese Struktur einen Teil der Innenkammer frei, was die Installation, Inspektion, Einstellung oder Bewegung der Gegenkomponente vereinfachen kann.
Der obere Abschnitt besteht aus einem schmaleren zylindrischen Schaft, der über ein sanftes Übergangsprofil mit dem Hauptkörper verbunden ist. Abhängig von der kundenseitigen Bestückung kann dieser Bereich als Positionierwelle, Verbindungsabschnitt oder Referenzdurchmesser fungieren. Der Übergang zwischen dem Schaft und dem größeren Körper erfordert eine stabile Bearbeitungskontrolle, um die Konzentrizität aufrechtzuerhalten und unnötige Spannungskonzentrationen zu vermeiden.
Der Hauptkörper enthält ein großes offenes Fenster, das sich in den inneren Hohlraum erstreckt. Die Herstellung dieses Merkmals erfordert im Allgemeinen koordiniertes Drehen und Fräsen und nicht nur einfaches Außendrehen. Inneneckenradien, Wandstärke, Öffnungsweite und der verbleibende Auflagebereich sind daher entsprechend der in der Zeichnung angegebenen mechanischen Belastung und dem Gegenstückspiel zu steuern.
Am unteren Ende bieten eine bearbeitete Montagefläche und ein zentrales Loch eine zusätzliche Montagereferenz.Xiamen Xiangxing Xin Industrie und Handel Co., Ltd.kann eine Inspektion rund um die tatsächliche Funktionskette des Teils durchführen – einschließlich Schaftdurchmesser, Körperkonzentrizität, Hohlraumposition, Montagelochposition und unterer Referenzfläche –, anstatt jede nicht funktionale Oberfläche mit den gleichen Toleranzanforderungen zu behandeln.
Für Kleinserien-Prototypen oder Wiederholungsproduktionen kann das präzisions-CNC-gefräste, seitlich offene zylindrische Gehäuse aus verschiedenen Metallqualitäten hergestellt und mit geeigneter Oberflächenveredelung entsprechend der Betriebsumgebung des Kunden, den Maßanforderungen und dem nachgelagerten Montageprozess geliefert werden.
| Parameter | Details |
| Produktname | Präzisions-CNC-gefrästes zylindrisches Gehäuse mit offener Seite |
| Marke | Xiangxing Xin |
| Herstellungsart | Zeichnungsbasierte OEM-Bearbeitung |
| Hauptprozess | CNC-Drehen + CNC-Fräsen |
| Struktur | Zylindrisches Gehäuse mit offener Seite |
| Hauptmerkmale | Seitenfenster / Innenhohlraum / Oberer Vorbau / Untere Halterung |
| Material | Aluminium, Edelstahl, Kohlenstoffstahl, legierter Stahl, Messing, Kupfer usw. |
| Allgemeine Toleranz | Typischerweise ±0,01 mm |
| Kritische Toleranz | Je nach Struktur können ±0,005–0,002 mm ausgewertet werden |
| Oberflächenrauheit | Ra3,2 / Ra1,6 / Ra0,8 / Ra0,4 |
| Oberflächenbehandlung | Eloxieren, Plattieren, Passivieren, Schwarzoxidieren, PVD oder nach Bedarf |
| Zeichnungsformate | PDF, DWG/DXF, STEP/IGES, SolidWorks |
| Mindestbestellmenge | 1 Stück |
| Probenvorlaufzeit | Normalerweise 3–5 Tage |
| Chargenvorlaufzeit | Normalerweise 10–15 Tage |

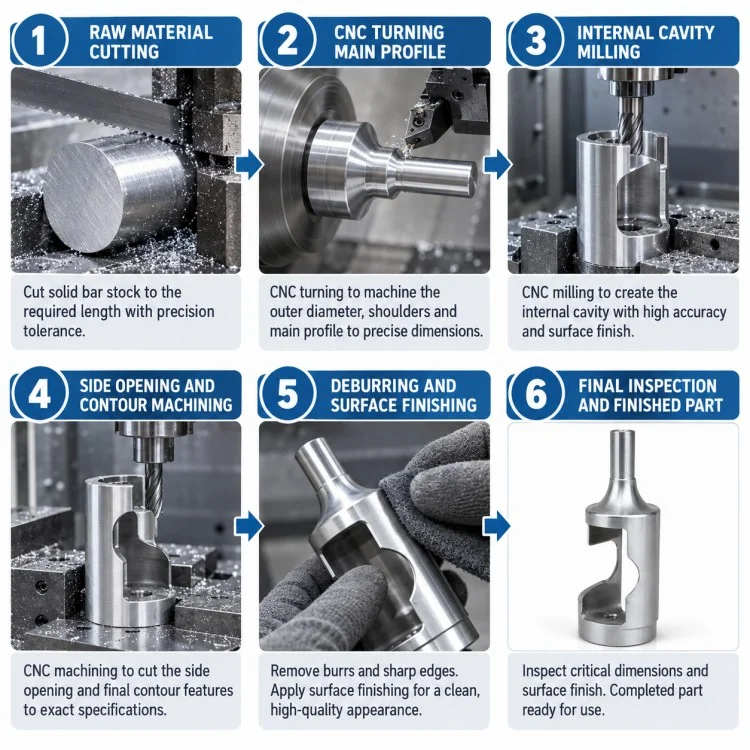

Der Außendurchmesser, der obere Schaft, die untere Basis und die wichtigsten konzentrischen Referenzabschnitte können zunächst durch CNC-Drehen festgelegt werden. Diese Merkmale bieten stabile Bezugspunkte für das anschließende Fräsen.
Die große Seitenöffnung muss gefräst werden, nachdem die zylindrische Grundgeometrie erstellt wurde. Werkzeugzugang, Eckenradius und verbleibende Wandstärke sollten gemeinsam geplant werden, um eine Schwächung der tragenden Seite des Gehäuses zu vermeiden.
Der freigelegte innere Hohlraum enthält gekrümmte und vertiefte Oberflächen, die je nach endgültiger Zeichnung möglicherweise eine Bearbeitung in mehrere Richtungen erfordern. Bei der Bearbeitung tieferer Innenbereiche sind Werkzeuglänge und -steifigkeit wichtig.
Das untere Montageloch und die Passfläche können entsprechend der erforderlichen Positionsbeziehung zur Hauptkörperachse bearbeitet werden.
Kritische Abmessungen werden entsprechend ihrer Montagefunktion überprüft, insbesondere konzentrische Durchmesser, Hohlraumposition, Öffnungsweite, Wandstärke und Montagereferenzen.
| Artikel | Bearbeitetes Gehäuse mit offener Seite | Konventionelles geschlossenes Gehäuse |
| Interner Zugriff | Direkter Zugang durch seitliche Öffnung | Nach der Montage begrenzt |
| Sichtbarkeit der Baugruppe | Bessere Sichtbarkeit des Innenteils | Interner Mechanismus größtenteils abgedeckt |
| Anpassungsraum | Einfachere Werkzeug-/Zugangsfreigabe | Hängt von der Demontage ab |
| Teilestruktur | Integrierter offener Körper | Vollständig geschlossener Körper |
| Bearbeitungsschwierigkeit | Höher durch tiefen Hohlraum und Fenster | Normalerweise einfachere Außengeometrie |
| Gewichtsreduktion | Material aus offenem Bereich entfernt | Im Allgemeinen schwerer bei gleichem Umschlag |
| Strukturelle Unterstützung | Konzentriert sich auf den verbleibenden Wandabschnitt | Über den gesamten Umfang verteilt |
| Anwendungsflexibilität | Geeignet für spezielle OEM-Mechaniken | Geeignet für herkömmliche Gehäusefunktionen |
Ja. Öffnungsweite, Höhe, Innenradius und Restwandstärke können nach Kundenzeichnung gefertigt werden.
Ja. Wenn Materialgröße und Geometrie dies zulassen, kann die Komponente aus einem Werkstück bearbeitet werden, was dazu beiträgt, Montageschnittstellen zu reduzieren und die Positionskonsistenz aufrechtzuerhalten.
Das Material sollte entsprechend der Belastung, der Korrosionsumgebung, dem Gewicht und den Verbindungsanforderungen ausgewählt werden. Aluminium, Edelstahl, Kohlenstoffstahl/legierter Stahl und Messing sind gängige Optionen.
Ja. Für die Prototypenüberprüfung kann die Mindestbestellmenge bei 1 Stück beginnen.
Die Zahlungsbedingungen werden je nach Bestellwert, Menge und Kooperationsstufe bestätigt und im Angebot oder in der Proforma-Rechnung angegeben. Wir können die Zahlungsanforderungen Ihres Unternehmens einschätzen und sind diesbezüglich relativ flexibel.
Sollten Sie nach Erhalt der Ware Größen- oder Herstellungsprobleme feststellen, stellen Sie uns bitte Fotos, Messprotokolle oder Prüfergebnisse zur Verfügung. Unser technisches Personal überprüft die Probleme anhand der Zeichnungen, Produktionsaufzeichnungen und Inspektionsdaten und wird frühestens innerhalb von 2 Stunden eine Antwort geben. Anschließend besprechen wir eine geeignete Lösung.
STEP- oder SolidWorks-Dateien sind hilfreich für die Überprüfung der Geometrie, während PDF- oder DWG/DXF-Zeichnungen Abmessungen, Toleranzen, Material- und Oberflächenanforderungen klar angeben sollten.
Xiamen Xiangxing Xin Industrie und Handel Co., Ltd.bietet Xiangxing

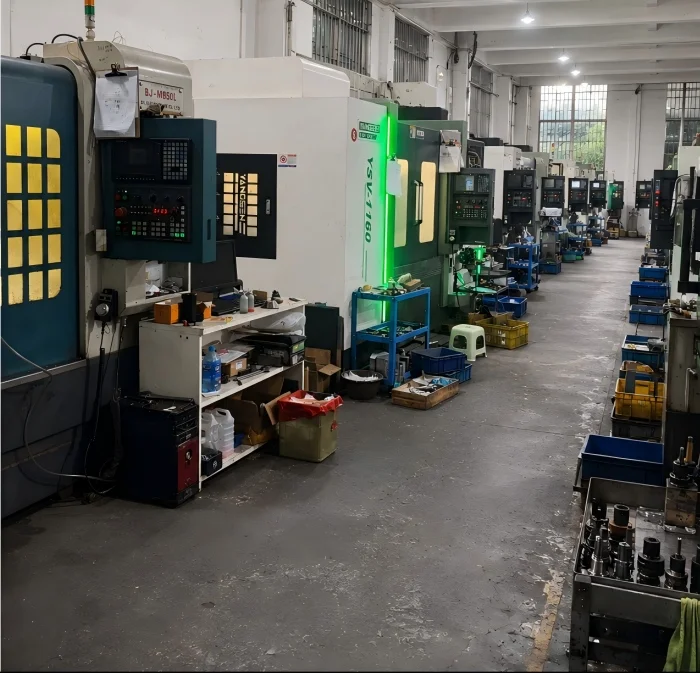

Das Werk verfügt über CNC-Drehmaschinen und Dreh-Fräsmaschinen für zylindrische Körper, Wellen, Schultern und sekundäre Fräselemente innerhalb eines Produktionsablaufs.
Bei offenen Fenstern, tiefen Hohlräumen, seitlichen Merkmalen oder schwierigen Werkzeugeintrittsrichtungen bietet die Mehrachsenbearbeitung mehr Optionen für die Prozessplanung.
Durch die Herstellung des Körpers als einzelnes bearbeitetes Bauteil können Schweißverbindungen oder getrennte zusammengebaute Teile reduziert werden. Dies ist nützlich, wenn die Positionskonsistenz wichtiger ist als nur die Minimierung der Bearbeitungszeit.
Beim Präzisions-CNC-gefrästen zylindrischen Gehäuse mit offener Seite kann sich die Inspektion auf die Beziehung zwischen dem oberen Schaft, dem zylindrischen Hauptkörper, dem inneren Hohlraum und dem unteren Montagemerkmal konzentrieren, die für die Endmontage aussagekräftiger sind als nur kosmetische Oberflächen.
MOQ beginnt bei 1 Stück, mit einer typischen Vorlaufzeit für Prototypen von 3–5 Tagen und einer Serienproduktion von etwa 10–15 Tagen nach Zeichnung und Prozessbestätigung.
