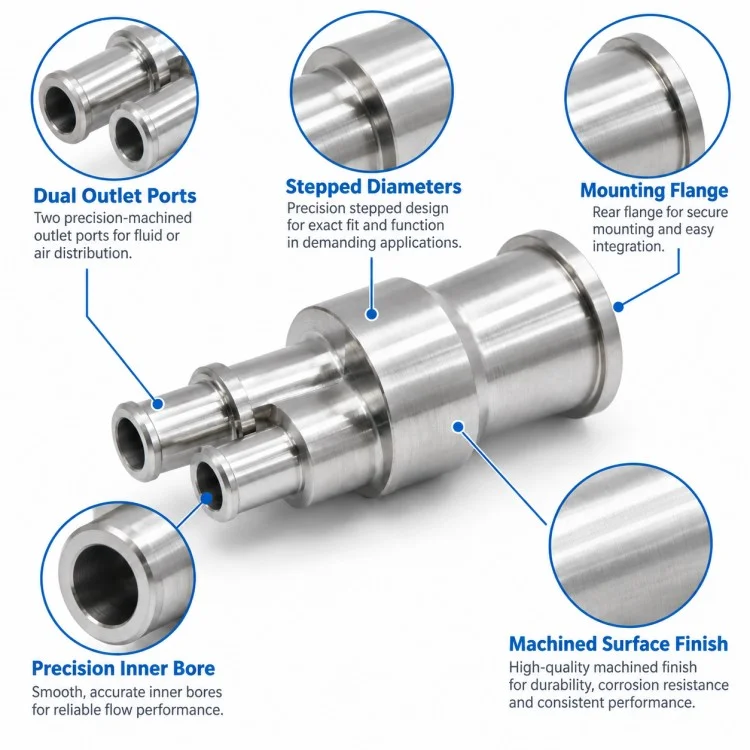

Xiangxing Die beiden vorderen Anschlüsse können mit passenden Rohren, Hülsen oder anderen vom Kunden entworfenen Komponenten verbunden werden, während der größere abgestufte Körper strukturelle Unterstützung und Positionierungsflächen bietet.
Die beiden Öffnungen sind nicht einfach wiederholte zylindrische Merkmale. Ihr Achsabstand, ihre relative Höhe, ihre Bohrungsgröße und ihre Beziehung zum Hauptkörper können sich direkt auf die nachgeschaltete Montage auswirken. Aus diesem Grund sollte der Dual-Port-Abschnitt bei der Bearbeitung und Prüfung als eine funktionelle Merkmalsgruppe behandelt werden, anstatt jede Öffnung einzeln zu prüfen.
Hinter dem Anschlussbereich durchläuft das Bauteil mehrere Durchmesser, bevor es den hinteren Flansch erreicht. Diese Schultern können Installationsreferenzen, Einsteckgrenzen oder Steckpositionen innerhalb eines größeren mechanischen Systems bereitstellen. Der hintere Flansch kann je nach Kundenkonstruktion auch als axialer Anschlag oder Montagereferenz verwendet werden.
Die Material- und Prozessauswahl sollte sich an der tatsächlichen Arbeitsumgebung orientieren. Aluminiumlegierungen eignen sich dort, wo geringeres Gewicht und gute Bearbeitbarkeit wichtig sind, während Edelstahl, legierter Stahl, Messing oder kupferbasierte Materialien für unterschiedliche Festigkeits-, Korrosions-, Leitfähigkeits- oder Anwendungsanforderungen ausgewählt werden können. Oberflächenbehandlung und zusätzliche Veredelung können gemäß der bestätigten Spezifikation durchgeführt werden.
Zur Produktionskontrolle,Xiamen Xiangxing Xin Industrie und Handel Co., Ltd.kann die Inspektion auf den Achsabstand des Doppelanschlusses, einzelne Bohrungsabmessungen, abgestufte Außendurchmesser, Schulterpositionen, Flanschposition und andere in der Zeichnung definierte Passmerkmale konzentrieren und so dazu beitragen, dass das fertige Teil mit weniger Maßanpassungen in die Baugruppe des Kunden gelangt.
| Parameter | Details |
| Produktname | Präzisions-CNC-gefräster Doppelanschluss-Verteileranschluss |
| Marke | Xiangxing Xin |
| Unternehmen | Xiamen Xiangxing Xin Industrie und Handel Co., Ltd. |
| Struktur | Integrierter bearbeiteter Dual-Port-Körper |
| Hauptprozess | CNC-Drehen / Fräsen / Dreh-Fräsen |
| Portmenge | 2 oder nach Zeichnung |
| Anschlussdurchmesser | Laut Zeichnung |
| Abstand zur Hafenmitte | Nach Kundendesign |
| Innenbohrung | Auf den erforderlichen Durchmesser und die erforderliche Tiefe bearbeitet |
| Körperstruktur | Mehrstufiger zylindrischer Körper |
| Heckfunktion | Flansch/Schulter wie angegeben |
| Material | Aluminium, Edelstahl, Kohlenstoffstahl/legierter Stahl, Messing, Kupfer usw. |
| Allgemeine Toleranz | Typischerweise ±0,01 mm |
| Kritische Toleranz | Kann entsprechend den Zeichnungsanforderungen enger gesteuert werden |
| Oberflächenrauheit | Ra3,2 / 1,6 / 0,8 / 0,4 nach Bedarf |
| Oberflächenbehandlung | Je nach Material und Anwendung |
| Zeichnungsformate | PDF, DWG/DXF, STEP/IGES, SolidWorks |
| Mindestbestellmenge | 1 Stück |
| Vorlaufzeit für Prototypen | Normalerweise 3–5 Tage |
Zwei Verbindungskanäle sind in einem bearbeiteten Körper integriert, wodurch die Anzahl der separaten Komponenten reduziert wird, die in Baugruppen erforderlich sind, die um einen integrierten Steckverbinder herum konzipiert sind.
Die Positionsbeziehung zwischen beiden Ports kann als Funktionsgruppe bearbeitet und geprüft werden, was besonders wichtig ist, wenn sie direkt mit einer anderen Dual-Port-Komponente verbunden sind.
Der Stufenkörper bietet mehrere mögliche Anschlagflächen. Je nach Kundenzeichnung können unterschiedliche Durchmesser und Schultern mit Einlege-, Stütz-, Dicht- oder Axialpositionierungsfunktionen belegt werden.
Das gleiche Strukturkonzept kann je nach Festigkeit, Gewicht, Korrosionsbeständigkeit, Leitfähigkeit und Anforderungen der Betriebsumgebung aus verschiedenen bearbeitbaren Metallen hergestellt werden.
Bei einem präzisions-CNC-gefrästen Dual-Port-Verteileranschluss kann sich die Prüfung auf Abmessungen konzentrieren, die die tatsächliche Montage beeinflussen, anstatt unnötig enge Toleranzen für jede Oberfläche anzuwenden.
| Vergleichsartikel | Einteiliges bearbeitetes Gehäuse mit zwei Anschlüssen | Mehrteilige Steckverbinderbaugruppe |
| Hauptstruktur | Integriert | Mehrere Einzelkomponenten |
| Hafenposition | In einem Körper bearbeitet | Beeinflusst durch die Montage |
| Achsabstand | Direkt während der Bearbeitung gesteuert | Es kann zu Montageabweichungen kommen |
| Komponentenmenge | Untere | Höher |
| Montagearbeiten | Reduziert | Weitere Montageschritte |
| Gemeinsame Schnittstellen | Weniger | Weitere Verbindungsschnittstellen |
| Benutzerdefinierte Geometrie | Leicht verständliche OEM-Zeichnung | Hängt von den verfügbaren Standardkomponenten ab |
| Wartung | In der Regel der gesamte Körper ersetzt | Einzelne Teile können ausgetauscht werden |
Ja. Die beiden Passagen müssen nicht identisch sein. Anschlussdurchmesser, Tiefe, Wandstärke und Achsabstand können alle der Kundenzeichnung folgen.
Ja. Der Achsabstand kann als kritische Funktionsgröße betrachtet werden, wenn er sich direkt auf die Montage des Gegenstücks auswirkt.
Das Material kann entsprechend der Anwendung ausgewählt werden, darunter Aluminiumlegierungen, rostfreie Stähle, Kohlenstoff- oder legierte Stähle, Messing, Kupfer und andere bestätigte zerspanbare Materialien.
Xiangxing Xin kann die Prototypenproduktion ab einem Stück für zeichnungsbasierte kundenspezifische Komponenten unterstützen.
Zahlungsbedingungen und verfügbare Zahlungsmethoden werden im Angebot oder in der Proforma-Rechnung entsprechend dem Bestellwert und der Kooperationsphase bestätigt. Bitte kontaktieren Sie uns für die entsprechende Option für Ihre Bestellung.
Nützlich sind 2D-Zeichnungen im PDF- oder DWG/DXF-Format und 3D-Dateien wie STEP, IGES oder SolidWorks. Bitte geben Sie auch Material, Menge, kritische Toleranzen und Anforderungen an die Oberflächenbehandlung an.
Für OEM-Stecker- und Verteilerprojekte bietet Xiamen Xiangxing Xin Industry and Trade Co., Ltd. Xiangxing

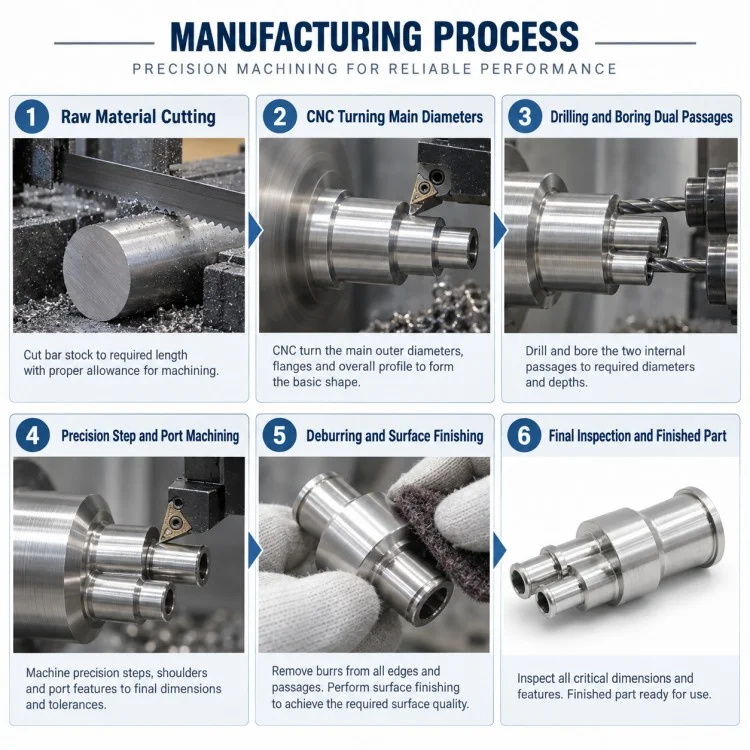

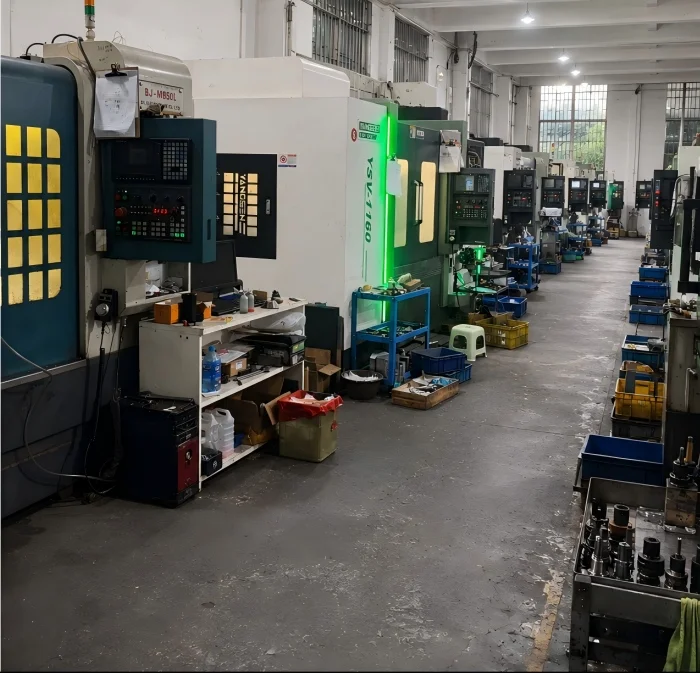

Das Werk ist mit CNC-Drehmaschinen und Dreh-Fräsmaschinen ausgestattet, die es ermöglichen, konzentrische zylindrische Oberflächen mit versetzten Löchern, Doppelöffnungen und zusätzlichen bearbeiteten Details in einem koordinierten Prozess zu kombinieren.
Die 3-Achsen-, 4-Achsen- und 5-Achsen-Bearbeitungskapazität bietet zusätzliche Flexibilität, wenn ein Steckverbinderkörper Seitenlöcher, abgewinkelte Merkmale, unregelmäßige Anschlusspositionen oder sekundäre Fräsanforderungen aufweist.
Die Mindestbestellmenge kann bei 1 Stück beginnen, was es für Kunden einfacher macht, Anschlusspassung, Achsabstand und Montagebeziehungen zu überprüfen, bevor sie sich auf Produktionsmengen festlegen.
Die allgemeine Bearbeitung kann typischerweise ±0,01 mm erreichen, während ausgewählte kritische Bereiche je nach Material, Geometrie und Prüfbedingungen auf strengere ±0,005–0,002 mm-Anforderungen ausgewertet werden können.
Anstatt sich nur auf das Aussehen zu konzentrieren, können bei der Inspektion funktionale Abmessungen wie Anschlussdurchmesser, Mittenabstand, Konzentrizität, Schulterposition und Passflächen Vorrang haben.
Bei geeigneten Projekten mit bestätigten Zeichnungen und Materialien kann die Musterproduktion in der Regel innerhalb von 3–5 Tagen arrangiert werden, was OEM-Kunden hilft, den Design-Verifizierungszyklus zu verkürzen.
