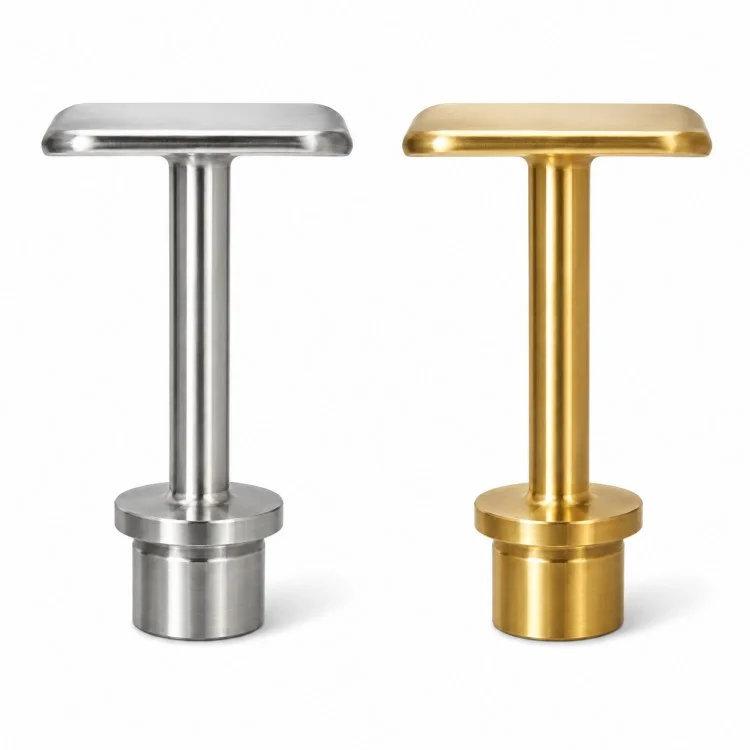

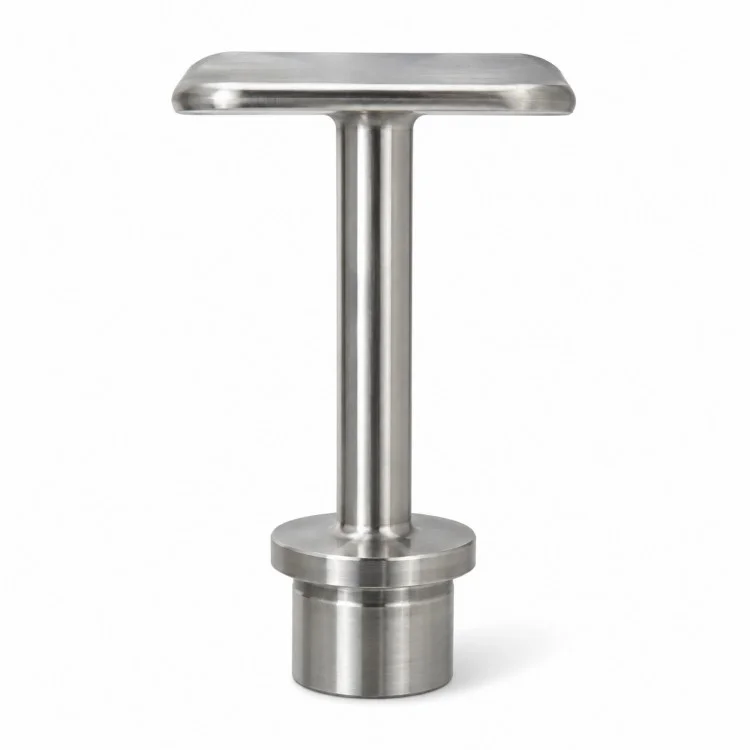

Xiangxing Xinist ein Lieferant von CNC-gefrästen T-Head-Stufenwellenkomponenten für kundenspezifische mechanische Baugruppen. Das Design kombiniert einen breiten rechteckigen Kopf mit einem schlanken runden Stiel und einem abgestuften zylindrischen Ende. Abgerundete Kopfkanten und Übergänge zwischen Abschnitten können je nach Anschlussstruktur und Handhabungsanforderungen definiert werden.
Die Anpassung konzentriert sich auf die Beziehung zwischen Kopf, Stiel, Schulter und Enddurchmesser. Kunden können Gesamtlänge, Kopfausrichtung, Schulterposition, Übergangsradien und die Abmessungen angeben, die den Sitz der Baugruppe steuern. Alle erforderlichen Gewinde, Löcher oder zusätzlichen Merkmale sollten zur Überprüfung in der Zeichnung identifiziert werden.
Der Herstellungsweg wird nach der Bewertung von Material, Geometrie, Menge und Verarbeitung ausgewählt. Für sichtbare Flächen und passende Flächen können separate Akzeptanzkriterien gelten, die dazu beitragen, das erforderliche Erscheinungsbild beizubehalten und gleichzeitig die Funktionsabmessungen zu kontrollieren.
| Parameter | Beschreibung |
| Produktstruktur | Rechteckiger T-Kopf, runder Schaft, kreisförmige Schulter und zylindrisches Ende |

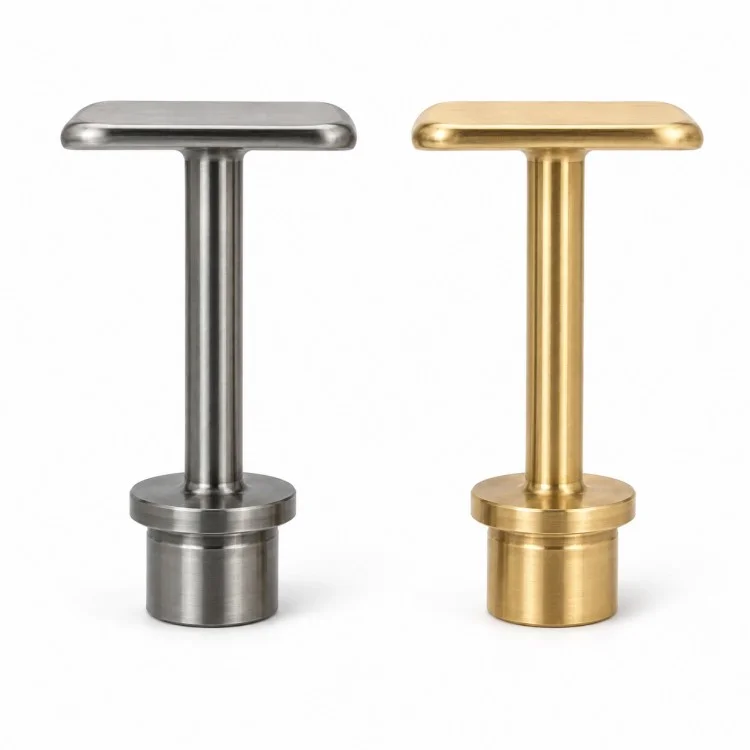

| Materialoptionen | Edelstahl, Aluminiumlegierung, Messing, Kupfer, Kohlenstoffstahl oder legierter Stahl, vorbehaltlich einer technischen Prüfung |
| Gesamtlänge | Maßgeschneidert nach Zeichnung |
| Kopfabmessungen | Länge, Breite, Dicke und Eckradien werden vom Kunden angegeben |
| Stammdurchmesser | Angepasst an die strukturellen und montagetechnischen Anforderungen |
| Schulter-/Endmaße | Durchmesser, Dicke, Länge und Passung werden durch Zeichnung definiert |
| Geometrische Anforderungen | Geradheit, Koaxialität, Rechtwinkligkeit und Kopfausrichtung wie angegeben |
| Bearbeitungstoleranz | Für einzelne Features nach Zeichnungsprüfung bestätigt |
| Herstellungsroute | CNC-Drehen und Fräsen; Rohlingsvorbereitung und Montagemethode je Projekt bewertet |
| Oberflächenoptionen | Bearbeitete, polierte, gestrahlte oder beschichtete Oberfläche, vorbehaltlich der Materialverträglichkeit |
| Randbedingungen | Entgraten, Fasen und Übergangsradien nach Vorgabe |
| Inspektion | Maß-, Geometrie- und Aussehensprüfungen gemäß den vereinbarten Anforderungen |
| Bestellunterstützung | Muster, Kleinserien und Wiederholungsproduktion |

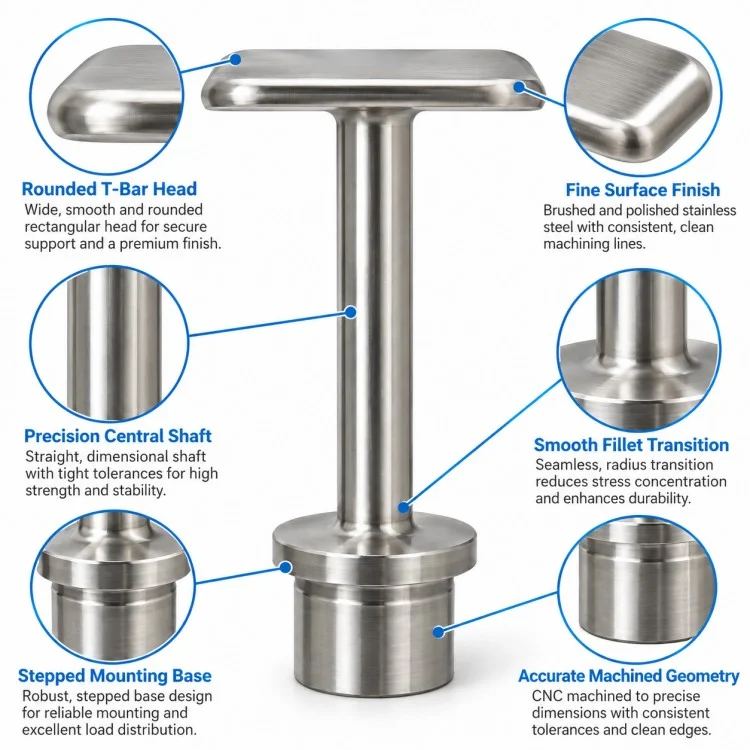

Der längliche Kopf bietet eine breitere Schnittstelle als der Stiel. Umriss, Kantenradien und Ausrichtung können an die umgebende Baugruppe angepasst werden.
Durch die Durchmesseränderung entsteht eine definierte Schulterfläche. Bei Verwendung als Montagebezug können Position und Rechtwinkligkeit relativ zur Wellenachse angegeben werden.
Vorbaudurchmesser und -länge können an den verfügbaren Einbauraum angepasst werden. Geradheits- und Oberflächenanforderungen sollten entsprechend der beabsichtigten Funktion definiert werden.
Freiliegenden Flächen können visuelle Akzeptanzkriterien zugewiesen werden, während passende Durchmesser und Schulterflächen anhand der Zeichnung gesteuert werden. Bearbeitungszugaben werden berücksichtigt, wenn Beschichtungen die Passform beeinträchtigen.

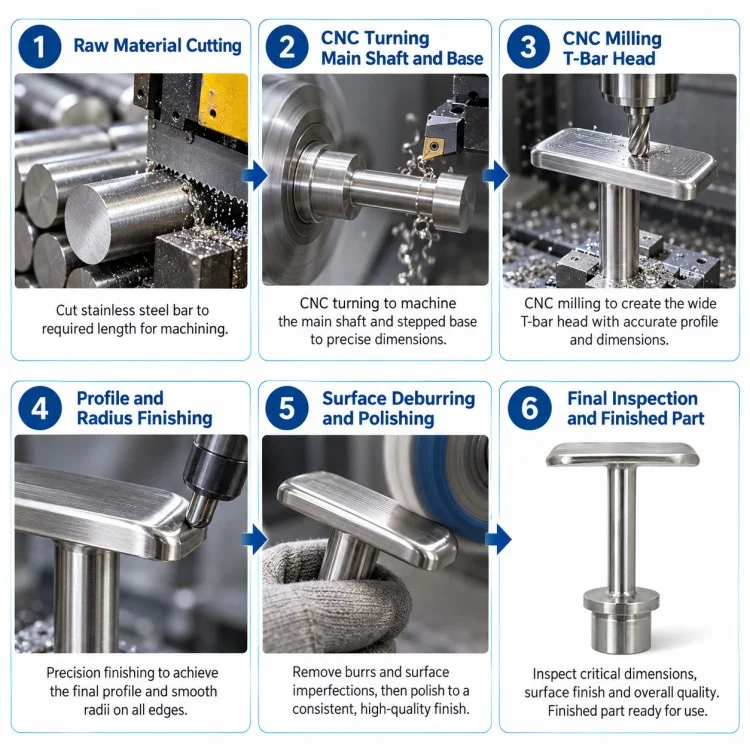

Bewerten Sie die Kopf-Stiel-Verhältnisse, das Material, die Menge und die Belastungsanforderungen. Bestätigen Sie, ob die Komponente eine einteilige Konstruktion erfordert oder eine zusammengebaute Struktur zulässt, bevor Sie den Produktionsweg auswählen.
Bearbeiten Sie den Schaft, die Schulter und das zylindrische Ende mit einer geeigneten Werkstückhalterung. Bei der CNC-gefrästen T-Kopf-Stufenwelle werden die Unterstützung des schlanken Abschnitts und die Bearbeitungssequenz berücksichtigt, um die Durchbiegung zu steuern.
Fräsen Sie den rechteckigen Kopf und die angegebenen Kantenmerkmale. Stellen Sie die erforderliche Beziehung zwischen den Kopfflächen, dem Schulterbezugspunkt und der Schaftachse her.
Wenden Sie das vereinbarte Polier-, Strahl- oder kompatible Beschichtungsverfahren an. Schützen oder kompensieren Sie bei Bedarf kritische Passflächen.
Überprüfen Sie kritische Durchmesser, Längen, geometrische Anforderungen und Oberflächenbeschaffenheit. Die Verpackung kann so gestaltet werden, dass Kontaktstellen an freiliegenden Köpfen und Stielen reduziert werden.
Wir können eine einteilige Bearbeitungsroute bewerten, nachdem wir die Abmessungen, das Material und die Menge überprüft haben. Wenn eine zusammengesetzte Struktur zulässig ist, geben Sie bitte die Verbindungsanforderungen an. Wir werden die vorgeschlagene Konstruktion vor der Produktion bestätigen.
Zu den typischen zu überprüfenden Punkten gehören Anschlussdurchmesser, Schulterposition, Gesamtlänge, Schaftgeradheit und die Beziehung zwischen Kopf- und Schaftachse. Die endgültigen kritischen Abmessungen hängen von Ihrer Baugruppe ab.

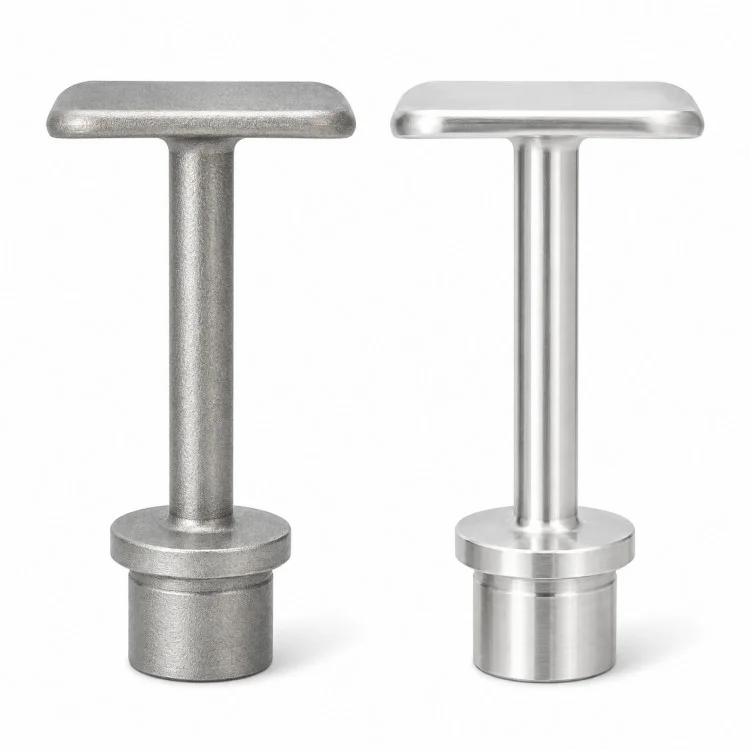

Ja. Es können polierte, gestrahlte und kompatible beschichtete Oberflächen bewertet werden. Bitte stellen Sie eine Oberflächenspezifikation oder ein Referenzmuster zur Verfügung und identifizieren Sie Oberflächen, bei denen die Maßhaltigkeit gewahrt bleiben muss.
Unsere Gerätekapazität kann bei geeigneten Merkmalen ±0,001 mm erreichen. Die erreichbare Toleranz für dieses Bauteil muss anhand seiner Geometrie, seines Materials, seiner Schlankheit und seiner Prüfmethode bestätigt werden. Die Zeichnungsanforderungen werden vor der Annahme überprüft.
Xiamen Xiangxing Xin Industry and Trade Co., Ltd. verfügt über die Zertifizierungen des Qualitätsmanagementsystems ISO 9001 und IATF 16949. Materialzertifikate, Maßprüfberichte und andere Qualitätsdokumente können auftragsbezogen bestätigt werden.
Bitte stellen Sie Fotos, Messprotokolle oder Prüfergebnisse zur Verfügung. Unsere Ingenieure überprüfen die Informationen anhand der Zeichnungen und Produktionsaufzeichnungen. Eine erste Bewertung ist bei Vorlage ausreichender Informationen bereits nach zwei Stunden möglich. Wir werden uns dann auf eine entsprechende Lösung einigen.
Unsere Ingenieure beurteilen die Verbindung zwischen dem breiten Kopf, dem schlanken Schaft und dem abgestuften Ende und helfen so, Daten und Fertigungsanforderungen vor der Produktion zu klären.

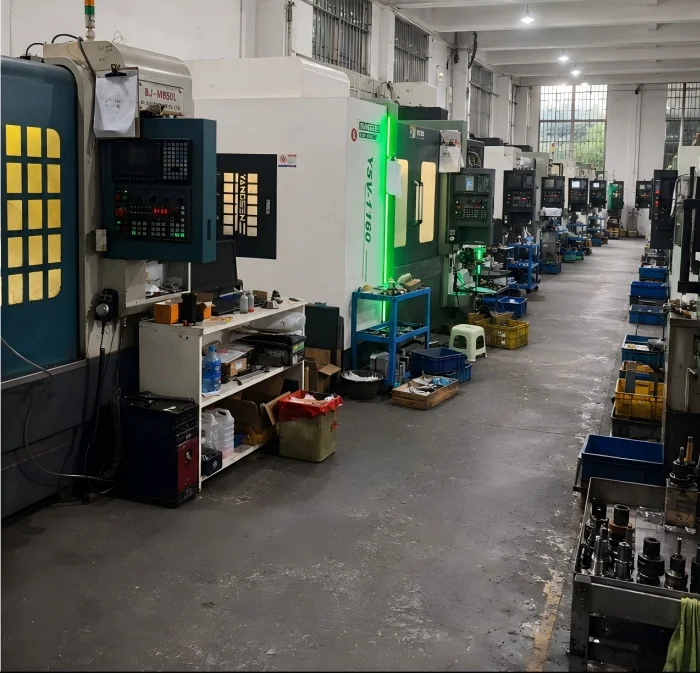

CNC-Drehmaschinen, Bearbeitungszentren, Fünf-Achsen-Ausrüstung und Dreh-Fräs-Fähigkeit ermöglichen die Auswahl des Produktionsweges entsprechend der tatsächlichen Geometrie und Bestellmenge.
Wir unterstützen die Diskussion über Materialauswahl, Übergangsradien, Bearbeitungszugang und Endbearbeitungszugaben, um Kunden bei der Verfeinerung herstellbarer Zeichnungen zu unterstützen.
Anhand von Mustern können Einbaupassung und Aussehen vor der Serienproduktion überprüft werden. Vereinbarte Zeichnungsüberarbeitungen und Prüfkriterien dienen als Referenz für Nachbestellungen.
