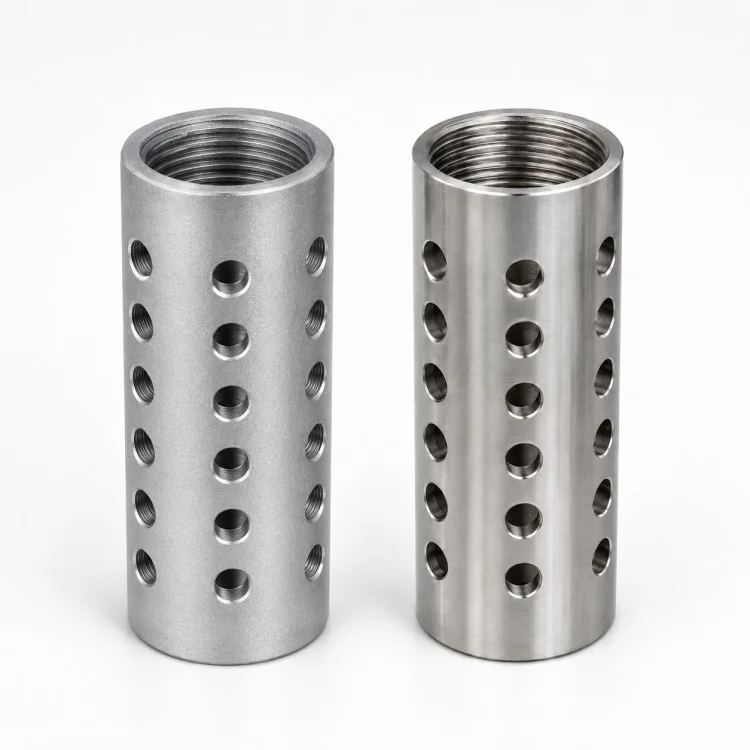

CNC-gefräste perforierte Gewindehülse

Xiangxing Xinist ein Lieferant von CNC-gefrästen perforierten Gewindehülsenkomponenten für OEM-Baugruppen. Das zylindrische Design kombiniert eine axiale Bohrung, eine Innengewindeöffnung und mehrere Reihen radialer Löcher. Fertigungsanforderungen können rund um den Gewindeeingriff, die Passmaße und die Beziehung zwischen Lochmuster und Montagebezügen definiert werden.

Die Anpassung umfasst Hülsenlänge, Außendurchmesser, Bohrungsgröße, Wandstärke, Gewindespezifikation sowie Seitenlochdurchmesser und -abstand. Lochkanten und Gewindeeingänge können gemäß Zeichnung entgratet oder angefast werden, um die Handhabung und Montage zu erleichtern.

Material und Oberflächenbeschaffenheit werden entsprechend der Betriebsumgebung und den passenden Komponenten ausgewählt. Unser Ingenieurteam kann Ihre Zeichnungen oder Muster vor der Angebotserstellung überprüfen und dabei helfen, den Bearbeitungszugang, das Risiko einer Verformung dünner Wände und die Prüfanforderungen zu ermitteln.

Spezifikationen

Produktmerkmale

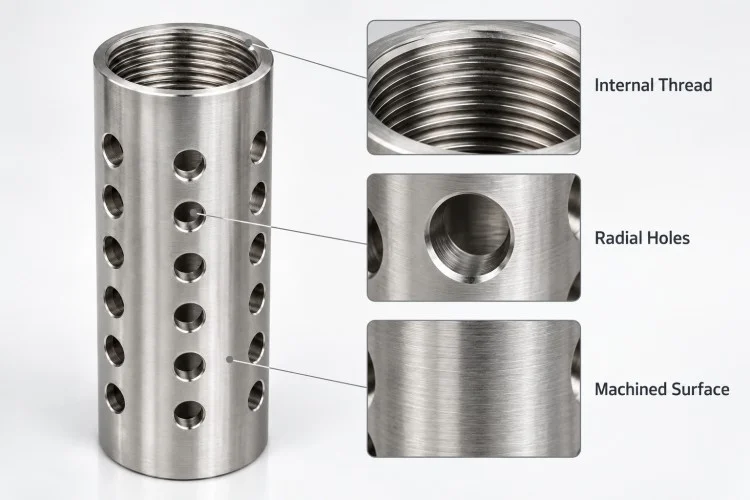

Innengewindeverbindung

Die Gewindeöffnung bietet eine passende Schnittstelle für eine entsprechende Komponente. Gewindetiefe, Passung und Eintrittsfase können passend zum Baugruppendesign festgelegt werden.

Konfigurierbares Seitenlochmuster

Je nach Design können mehrere Reihen radialer Löcher angeordnet werden. Ihre Funktion – etwa Zugang, Durchgang oder Positionierung – wird durch die Anwendung des Kunden bestimmt.

Kontrollierte Wandstärke

Bohrung und Außendurchmesser werden auf die erforderliche Wandstärke abgestimmt. Bei dünneren Abschnitten werden die Bearbeitungsreihenfolge und die Werkstückspannung überprüft, um Verformungen zu begrenzen.

Definierte Randbedingungen

Beim Entgraten müssen seitliche Lochkreuzungen und Gewindeeingänge beachtet werden. Kantenanforderungen können in die Zeichnung und den Prüfplan einbezogen werden.

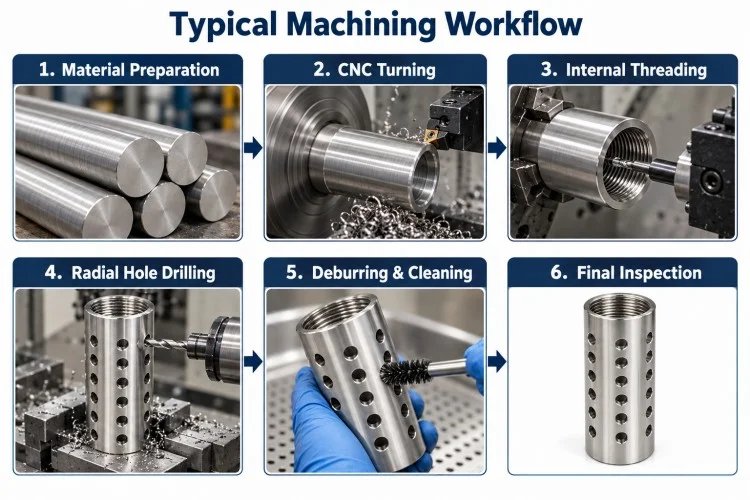

Herstellungsprozess

Überprüfung der Zeichnung und Montage

Überprüfen Sie vor der Produktion die Gewindespezifikationen, die Lochverteilung, die Wandstärke und die kritischen Anschlussmaße.

CNC-Drehen und Bohren

Bearbeiten Sie den Außendurchmesser, die Endflächen und die Bohrung mit einer geeigneten Bezugsstrategie. Bei der CNC-gefrästen perforierten Gewindehülse wird die Beziehung zwischen diesen Oberflächen gemäß der Zeichnung kontrolliert.

Gewinde- und Seitenlochbearbeitung

Innengewinde und Radialbohrungen mit entsprechender Bearbeitungsreihenfolge herstellen. Bei Bedarf wird die Indexierung verwendet, um die angegebenen Winkellochpositionen festzulegen.

Entgraten und Endbearbeiten

Entfernen Sie Grate von den Lochkanten und inneren Schnittpunkten. Tragen Sie bei Bedarf die vereinbarte Endbearbeitung auf und berücksichtigen Sie dabei deren Auswirkung auf die Gewindepassung und die Endabmessungen.

Endkontrolle

Überprüfen Sie die angegebenen Abmessungen, Lochanordnung, Gewindeaufnahme und Oberflächenbeschaffenheit. Prüfprotokolle können entsprechend den Auftragsanforderungen erstellt werden.

FAQ

F1: Können das Innengewinde und die Anordnung der Seitenlöcher angepasst werden?

Ja. Bitte geben Sie den Gewindestandard, den Durchmesser, die Steigung, die Eingriffstiefe und die Passung sowie den Seitenlochdurchmesser, den Abstand und die Winkelpositionen an. Wir werden den Entwurf vor dem Angebot prüfen.

F2: Welche Materialien können Sie für diese Hülse bearbeiten?

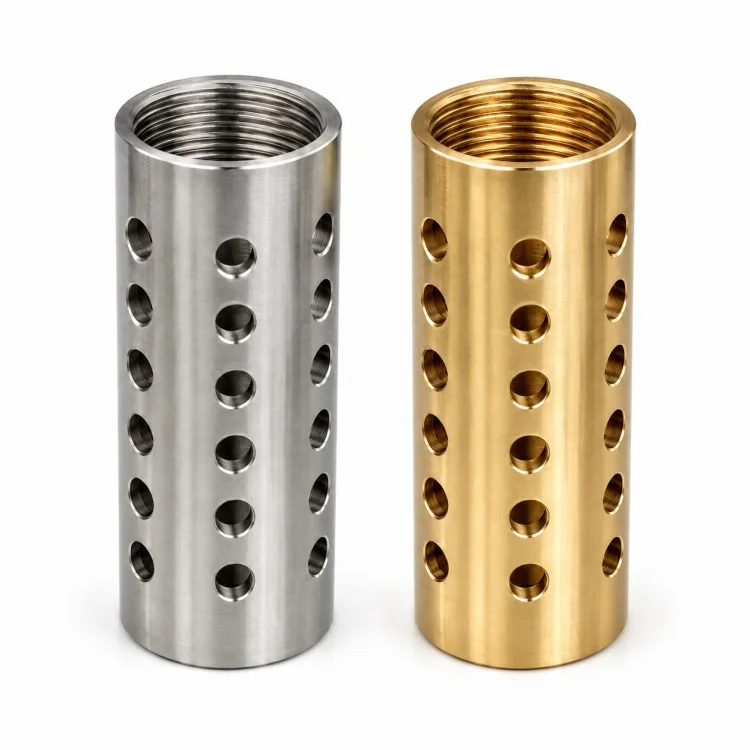

Wir können Edelstahl, Aluminiumlegierungen, Messing, Kupfer, Kohlenstoffstahl, legierten Stahl und andere bestätigte zerspanbare Materialien bewerten. Bei der Materialauswahl sollten die Betriebsumgebung, die Festigkeit und die passenden Komponenten berücksichtigt werden.

F3: Können Sie Grate dort entfernen, wo die Seitenlöcher auf die Bohrung treffen?

Ja. Interne Lochschnittpunkte werden in die Entgratungsprüfung einbezogen. Bitte ermitteln Sie alle besonderen Anforderungen an Innenkanten, Sauberkeit oder Inspektionszugang, damit wir eine geeignete Methode bestätigen können.

F4: Was ist die Mindestbestellmenge?

Bei kundenspezifischen CNC-bearbeiteten Komponenten unterstützt Xiangxing Xin den Beginn mit einem Muster. Preis- und Produktionsvereinbarungen hängen von den Material-, Struktur- und Bearbeitungsanforderungen ab.

F5: Sind Muster für Erstkunden kostenlos?

Für die erstmalige Zusammenarbeit bieten wir eine Muster-Kostenerstattungsrichtlinie an. Nach der technischen Prüfung können zunächst Material- und Arbeitskosten in Rechnung gestellt und bei der Erteilung eines späteren Produktionsauftrags vollständig erstattet werden. Die Vereinbarung wird im Angebot bestätigt.

F6: Welche Informationen werden für ein Angebot benötigt?

Bitte stellen Sie eine PDF- oder DWG/DXF-Zeichnung und, sofern verfügbar, ein STEP-, IGES- oder SolidWorks-Modell zur Verfügung. Berücksichtigen Sie Material, Menge, Gewindedetails, kritische Toleranzen und Endbearbeitungsanforderungen. Wenn keine Zeichnungen verfügbar sind, können Sie Fotos oder Muster zur gemeinsamen Strukturplanung senden.

Direkte Fabrikvorteile

Technische Überprüfung sich überschneidender Features

Xiamen Xiangxing

Möglichkeit zum Drehen und Fräsen

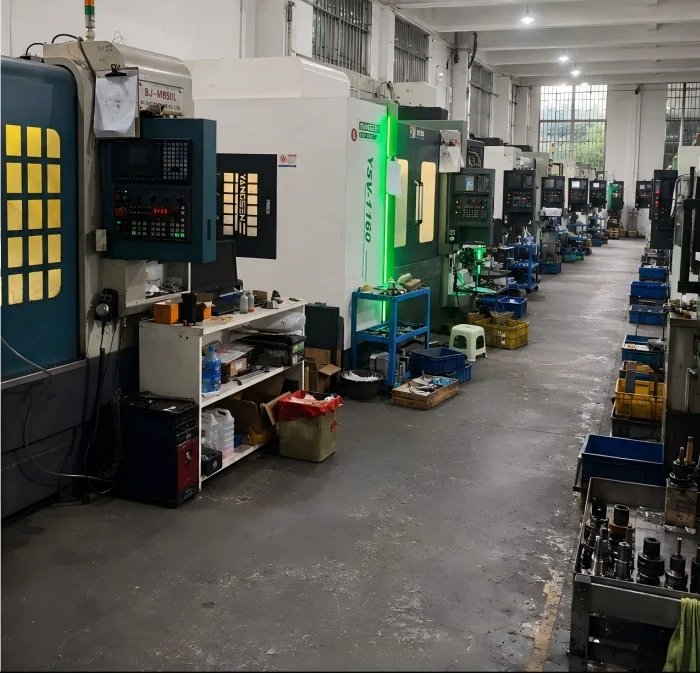

CNC-Drehen, Bearbeitungszentren, Fünf-Achsen-Ausrüstung und Dreh-Fräs-Fähigkeit unterstützen die Bearbeitung von zylindrischen Körpern und verteilten Lochmerkmalen.

Qualitätsdokumentation

Unser Unternehmen ist nach den Qualitätsmanagementsystemen ISO 9001 und IATF 16949 zertifiziert. Materialzertifikate und Maßprüfberichte können je nach Auftrag erstellt werden.

Unterstützung von Muster- bis hin zu Wiederholungsbestellungen

Beginnen Sie mit einem Muster, um Passform und Struktur zu überprüfen, und legen Sie dann vereinbarte Zeichnungsänderungen und Prüfanforderungen für die Wiederholungsproduktion fest.

Senden Sie uns für Ihr Projekt mit CNC-gefrästen perforierten Gewindehülsen die passenden Anforderungen und die erwartete Menge, damit unser Team einen geeigneten Fertigungsplan prüfen kann.
